GXH-3010E便攜式紅外線分析儀工作原理

GXH-3010E便攜式紅外線分析儀內置式調零過濾器、六通閥切換調零與測量，操作簡便靈活，以定制測量范圍。符合JJG635-2011《一氧化碳、二氧化碳紅外線氣體分析器》的*家計量檢定規程，主要的技術指標符合*家二級儀表的技術要求，可以取得中國計量科學研究院的檢定證書(檢定結論：合格，該儀器符合二級技術要求)。

GXH-3010E便攜式紅外線分析儀工作原理：

GXH-3010E便攜式紅外線分析儀是根據不分光紅外線(NDIR)原理、朗伯-比爾定律和氣體對紅外線有選擇性吸收的原理設計而成的。

采用氣體濾波相關技術的光學結構和高靈敏度光電導紅外探測器。以cO光學部件為例:

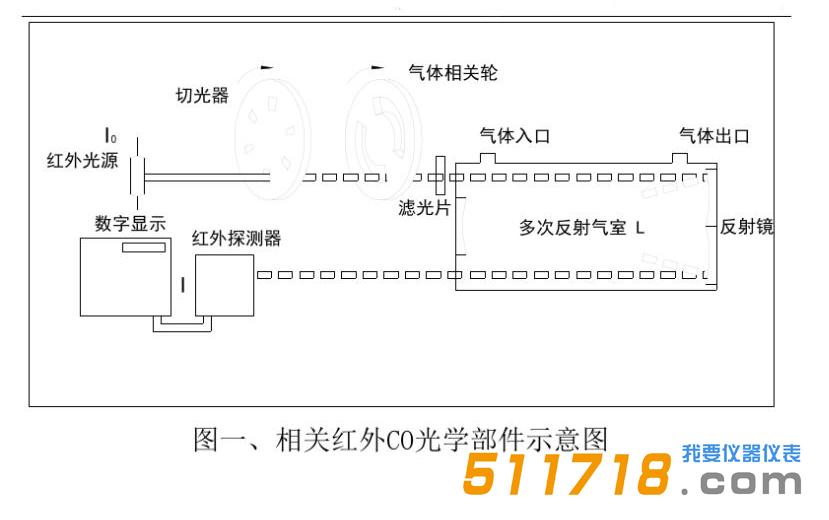

吸收關系如圖一:

紅外光源發出的初始紅外線能量為I，它通過一個多次反射氣室之后，能量變?yōu)镮，如果氣室中有吸收紅外線能量的氣體時，如一氧化碳(CO)，則能量吸收特性滿足下式:

式中:K一是氣體的紅外線吸收系數

C—是被測氣體的濃度

L—是氣體的吸收光程

I一是衰減后的紅外線能量

K值是氣體的紅外線特征吸收系數，它取決于氣體的種類，當氣體一定時，K值就是一個固定的常數。

則從式上中可以看出，當氣體的吸收光程L一旦確定后，I的大小僅與氣體濃度C有關系，測量出能量Ⅰ的變化就等于測量出氣體濃度的變化。
