DM5E超聲波測厚儀使用說明

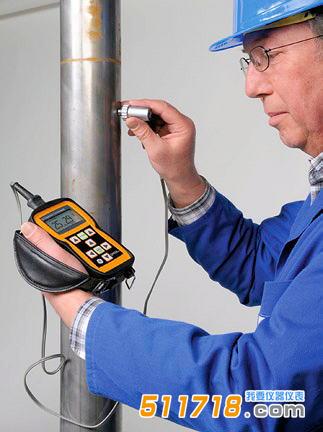

DM5E 超聲波測厚儀：DM5E Basic/DM5E/DM5EDL系列是GE傳感與檢測科技推出的新一代便攜式腐蝕監測超聲波測厚儀。

DM5E超聲波測厚儀改進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定性和可重復性。DM5E 超聲波測厚儀可在惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。

DM5E超聲波測厚儀操作流程：

【開關機】

將探頭(例如DA512探頭)連上機器;長按CAL/ON鍵開機;長按CAL/ON鍵關機。

【探頭設置】

(機器有記憶功能，*次選擇后，以后如果不改探頭型號，無需重新選擇)：按MODE鍵數次，直到出現“探頭設置”提示;按下面的▽鍵直到與機器相連的探頭(比如DA501,或者DA512)突出顯示;按“右選擇鍵△”。

【參數配置】

選擇探頭結束后，機器會自動加載合適的參數，無需重新設置。需調整參數，可按MODE鍵數次進入“配置菜單”,通過△、▽使需要修改的參數突出顯示，進行調整，調整后按CAL/ON鍵保存修改。再按MODE鍵退出設置。

【厚度測量】：

(1)開機后機器提醒“請校準探頭”;

(2)按CAL/ON進入“探頭校準”;

(3)按左選擇鍵△;

(4)按右選擇鍵△;

(5)屏幕顯示0.00mm， 1PT，v=5900m/s(其中v=5900m/s為聲波在鋼中的聲速)，即可開始測量。 在需要測量的鋼制零件表面涂上耦合劑(可以使用耦合劑，或者輕機油，或者甘油)，將探頭放在涂耦合劑位置，即可讀出測量部位的厚度。 如需測量帶涂層的工件，需按MODE鍵數次進入【參數配置】，將其中的“DUAL MULTI”修改為“開”。

【設置聲速】：

(1)在測量狀態輕按“CAL/ON”鍵，出現校準提示;

(2)按右選擇鍵△(CAL/ON)提示校零;

(3)按右選擇鍵△(校零)，出現提示“將探頭放在標準塊上”;

(4)按右選擇鍵△(取消)，提示設置聲速;

(5)通過上下左右鍵修改聲速數值;

(6)短按“CAL/ON”退出“聲速設置”返回測試狀態。

所有類型的 DM5E 均提供多種測量顯示 DM5E DL 配有內置數據記錄儀，它能夠?qū)⒍噙_(dá) 50,000 條記錄存儲在網格文件和線性文件中。
