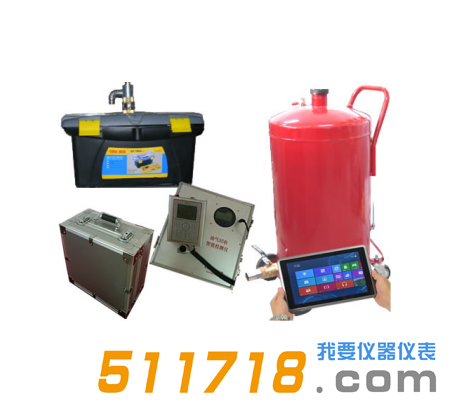

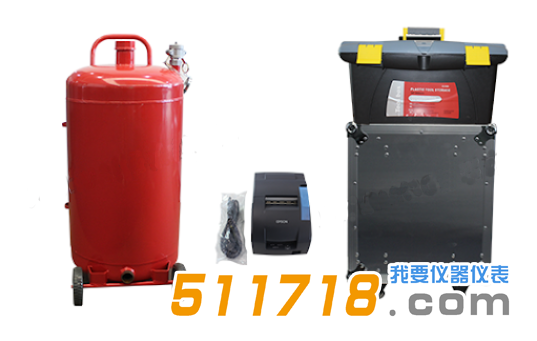

YQJY-2油氣回收檢測儀操作說明書

YQJY-2油氣回收智能檢測儀主要用于加油站密閉性、液阻和氣液比的檢測。

YQJY-2油氣回收檢測儀操作規程：

一、自檢

面板中的黑色按鈕是檢測儀開關，按下后可以打開設備。自檢過程可分為如下幾步：

左手掌按住進氣口，右手掌按住出氣口，測試壓力表是否有示數;驗證壓力表示數能否穩定，驗證設備自身是否密閉。

從進氣口吹氣，觀察液晶屏顯示的累計流量、流速是否有示數，驗證流量表是否正常。

二、YQJY-2密閉性檢測

加油站密閉性檢測，選擇離油罐區zui遠的加油機檢測一次即可;

加油站暫時停止營業，關閉油罐區的量油口、回氣口、卸油口以及油氣回收后處理裝置，查看中控室液位儀并計算出罐空及zui小壓力限值，如果是集中式回收系統，旁通短路真空泵;

準備好氮氣瓶，安裝上0. 6Mpa的減壓表，裝牢氮氣管，氮氣管另一端接快速接頭，快速連接在T型閥的針閥端;

檢測儀進氣口安裝T型閥連接，出氣口安裝硅膠軟管，硅膠軟管的另一端連接加油機下方的預留檢測口;

打開檢測儀，插入通訊鑰匙，確認日期、時間，選擇加油站信息輸經存在，需要輸入其他編號，繼續輸入加油機數量、加油槍數量、加油站罐空入加油站編號:

如果出現“1.加油站編號請確認”的信息，則說明該編號已等信息，即自動開辟了該站空間;

繼續輸入加油機數、加油槍數、罐空，確認進入密閉性檢測，0K 鍵確認進入密閉性檢測界面，查看zui小壓力限值，如需修改進入“輸入標準值”，無需修改，則下移至“

3.開始5分鐘檢測”菜單，等待下一-步操作;

關閉T型閥的進氣閥、泄壓閥，打開加油機下方預留檢測口的截止球閥，連通檢測儀和油罐，查看壓力表示數，超過125Pa，表明油罐內氣壓過高，不滿足檢測條件，根據標準要求需打開油罐區回氣口，釋放壓力，而后關閉回氣口，準備充入氮氣;

打開氮氣瓶總開關，順時針調節減壓表輸出，根據標準要求輸出壓力不小于35KPa;

打開T型閥的泄壓閥，逆時針旋轉T型閥的針閥，密切關注壓力表的變化(充入氮氣的過程，壓力表示數不能超過1KPa)， 如果超壓，立即關閉針閥，如果正常，關閉T型閥的泄壓閥，調節氮氣充入流速在30-100L/min，充壓至約550Pa時關閉針閥，關閉針閥，穩定一段時間， 在500Pa時，0K鍵確認“3.開始5分鐘檢測”，進入自動采數過程;

第5分鐘壓力值與zui小壓力限值比較，得出密閉性檢測結果。密閉性檢測合格后，打開加油站油罐卸油口、回氣口，*全規定釋放油氣回收系統壓力;

10密閉性檢測完畢，檢測通過可繼續進行液阻檢測。說明:如果加油站為多個獨立系統，密閉性檢測應為該加油站開辟多個空間。

三、YQJY-2 液阻檢測

1每臺汽油加油機都進行液阻檢測，先檢測做過密閉性檢測的加油機，管路連接方式不變;

打開加油站的回氣口、量油口，使油罐與大氣連通，壓力表示數應在5Pa .以下;

菜單調至“3. 液阻檢測”，按下0K鍵，輸入加油機號，插入壓力采集鑰匙;

調至3. 18L/m菜單， 調節氮氣流速18L/min左右，系統自動采集并顯示液阻壓力,“左移鍵”返回上- -級菜單,調至4. 28L/m菜單,調節氮氣流速28L/min左右，繼續測試38L/m的液阻，選擇保存頁面的“是”，保存加油機液阻，選擇保存頁面的“否”，放棄數據保存，重復上面的操作，直到該加油機檢測結束;

拆除與加油機檢測口連接處，然后與下一臺被檢測加油機連接，打開針閥，重復步驟2進行該臺加油機的液阻檢測;以此類推，檢測加油站內每臺加油機;

所有加油機檢測完畢后，拔下壓力采集鑰匙，關閉氮氣罐閥門，拆除與針閥連接的氮氣快速接頭，拆除與油氣進氣口連接的快接球閥，拆除與加油機檢測口的連接;

關閉加油站油罐的卸油口、回氣口，液阻檢測完畢。

四、YQJY-2氣液比檢測

確保檢測儀接地、油桶地線接地的基礎上，采用簡化型的連接方式(出氣口連接樁適配器的硅膠軟管，進氣口開放)或環保型連接方式;

根據加油槍型號，選擇相應適配器，插入加油搶，確保連接緊密;

進入“4. 氣液比檢測”，輸入加油槍編號，調至“*檔”，按下0K鍵，檢測儀自動清零;

關閉油桶卸油閥，加油槍掛在*檔加油(不要預設加油量，否則影響檢測結果)，加油量不少于15L，讀取、鍵入具體加油量，得到*檔氣液比值;

按“左移鍵”，返回氣液比測試，選擇“4.低速”按下OK鍵，加油槍掛在低檔加油(不要預設加油量，否則影響檢測結果)加油量不少于15L，讀取、鍵入具體加油量，得到低檔氣液比值;

按“左移鍵”，進入保存界面。如果加油槍高、低檔氣液比都合格，選擇“是”，0K鍵確認保存數據;如果加油槍*檔或低檔氣液比不合格，選擇“否”房企數據，調整加油槍后，重新測試高、低檔;

重復以上3、4、5、6步驟，測試加油站內所有汽油加油槍，檢測過程中注意油桶液位，及時卸油;卸油時，油桶得寫又軟觀察到油罐區的卸油口內，盡量插到水平面以下，打開油桶的泄油閥，即可建立虹吸，卸完桶里的油;

檢測完畢后，拆除連接的硅膠軟管、適配器，恢復加油站正常工作。并關閉油罐區的卸油口。

以上為YQJY-2油氣回收檢測儀的操作說明，僅供操作參考，實際使用請在技術人員指導下操作，如需采購YQJY-2油氣回收檢測儀請撥打電話400 901 1718。
