露點
*對壓力
溫度

-50 ... +30 °C (-58 ... +86 °F)
1 ... 10 bar (14.5 ... 145 psi)
-40 ... +80 °C (-40 ... +176 °F)

計算參數

標準化為20 °C (68 °F)條
件下的壓力值(密度)

1 ... 12 bar (14.5…174 psi)

SF6或SF/N2混合密度
根據體積濃度計算的ppm水分值
轉化為大氣壓的露點值

0...100 kg/m3
40 ... 40 000 ppm
-65 … +30 °C (-85 ... +86 °F)

性能

露點準確度
露點穩定性
溫度為23 °C (73.4 °F)時的壓力準確度
壓力溫度依賴性

±3 °C (±5.4 °F),參見下圖
五年常規漂移小于2 °C (3.6 °F)
±0.4 %全量程
±0.1 %全量程/10 °C (18 °F)

壓力穩定性
溫度準確度
    0 ... 40 °C (+32 ... +104 °F)
    -40...80 °C (-40 ... +176 °F)

五年常規漂移小于1 %全量程

±0.5 °C (± 0.9 °F)
±1 °C (± 1.8 °F)

密度準確度(高純SF6,1 ... 10*對壓力)
    0 ... 40 °C (+32 ... +104 °F)

±1 %全量程

    -40 ... +60 °C (-40 ... +140 °F)
常規PPM準確度(5 ... 1000 ppm, 7 bar)

±2.2 %全量程
±(7 ppm + 讀數15%)

傳感器響應時間：
    壓力響應時間
    在溫度20 °C 壓力1 bar條件下露點響應時間*
    63% [90%]
   -50 -> -10 °C Tdf
   -10 -> -50 °C Tdf

< 1 s


5 s [ 10 s]
10 s [ 2.5 min]

*與系統平衡有關的響應時間通常更長一些。

工作環境

電子器件工作溫度
工作壓力
相對濕度
被測氣體

-40 … +60 °C (-40 ... +140 °F)
0 … 50 bar (0…725 psi)
0...100 %
SF6,SF6/N2混合氣

輸出

數字輸出
連接器

RS-485,非隔離型,維薩拉協議
4針M8型

一般參數

傳感器
工作電壓

傳感器維薩拉MPS1多參數傳感器
15 ... 28 VDC

    寒冷溫度下(-40 ... -20 °C (-40 ... -4 °F))為20 ... 28 VDC

正常測量過程中的供電電流
自診斷過程中
外殼材質
外殼防護等級

20 mA
*大脈沖電流300 mA
AISI316L
IP65 (NEMA4)

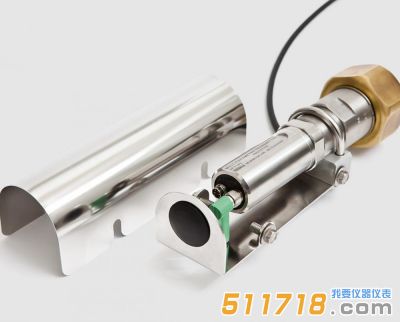

     連續戶外使用需采用室外防護罩

儲藏溫度范圍
    *限變送器
    運輸包裝
機械接口

-40 … +80 °C (-40 ... +176 °F)
-20 … +80 °C (-4 ... +176 °F)
DILO DN20,ABB Malmkvis,或
阿爾斯通G1/2”兼容型連接頭

      *有接口均在廠內進行過氦氣泄漏檢測

尺寸圖
重量(包含DILO接頭)

參見文檔B211165EN-A
765克(27.0盎司)

符合EMC標準EN61326-1,控制與實驗室用電子測量設備- EMC要求

     I工業環境,測試等級
     EN/IEC 61000-4-2,靜電放電
     EN/IEC 61000-4-3,射頻場抗干擾性
     EN/IEC 61000-4-4,電快速瞬變
     EN/IEC 61000-4-5,浪涌

     EN/IEC 61000-4-6,感應射頻抗干擾性

機械振動
     EN/IEC 60068-2-6,Fc正弦振動

8kV導體/15kV空氣
10V/m (80MHz-4.2GHz)
±2kV電源與信號
±2kV電源線-地/±1kV信號線-
地和電源線-線
10Vemf功率線,數字
輸出

每軸± 6 g, 5-500赫
茲掃描60分鐘,3-軸
