光纖對準

功能區到功能區對齊

適用纖維種類

SM(ITU-T G.652)、MM(ITU-T G.651)、DS(ITU-T G.653)、NZDS(ITU-T G.655)

纖維數

單纖，2~12纖

適用光纖尺寸

單條：包層直徑125?，包層直徑250，900?帶狀：包層直徑125?，帶狀纖維粗細0.25～0.40mm

光纖設置和切割長度

10mm

拼接方式

熔接模式：100，加熱模式：100

典型的熔接損耗

SM：0.05dB，MM：0.02dB，DS：0.08dB，NZDS：0.08dB

回波損耗

> 60dB

拼接時間

標準 SM(ITU-T G.652) 典型 16 秒

熔接損耗估計

可用的

套管加熱時間

1~2芯20秒，4~12芯50秒

適用保護套

40mm, 60mm(光纖), Micro

拼接結果的存儲

*后 10,000 個結果存儲在內部存儲器中。

（圖像 10,000 個結果）

張力測試

2N

操作條件

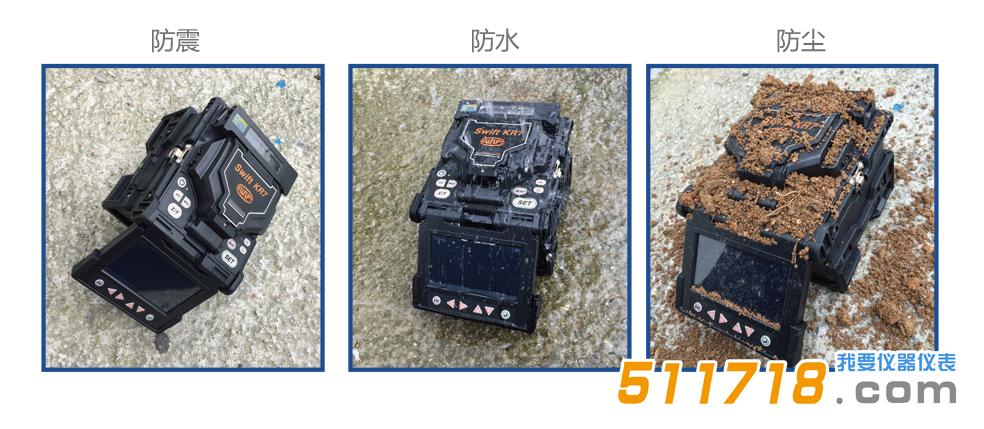

海拔高度：0~5,000m，溫度：-10℃~50℃，濕度：0~95%，風速：15m/s，無冷凝，防塵，防水，防震

儲存情況

溫度：-40℃~80℃，濕度：0~95%

尺寸

142(W) ｘ163(L) ｘ146(H)mm(包括橡膠)

重量

2.0kg(含電池2.5kg)

查看方法和顯示

兩個 CMOS 攝像頭和帶觸摸屏的 4.3 英寸彩色液晶顯示器

纖維視圖和放大倍數

20 倍，*大 55 倍

電源

DC 鋰聚合物電池(DC 14.8V, 6000mAh), 100~240V AC Adapter

電池熔接次數

200cycle

電*壽命

超過 1,500 次

終端

USB, 外接電源（DC 12V 可用于汽車雪茄插口）DC 輸出 13.2~16.8V
