德國OHV VLF M30 Sinus低頻電纜測試系統小巧輕便，用途廣泛，用于測試和診斷中壓配電電纜。

德國OHV VLF M30 Sinus低頻電纜測試系統產品簡介：

ohv diagnostic推出的VLF M30 Sinus是一款緊湊, 輕量且用途廣泛的系統, 用于測試和診斷中壓配電電纜。系統可編程控制, 具有自動化耐壓, 外護套狀態加壓測試以及局部放電 (PD) 分析以及介損(tan δ, TD)測量和診斷的功能。使用ohv套件可以輕松進行控制和分析,ohv套件是一款用于ohv diagnostic產品系列的通用軟件平臺。

系統的操作模式包括超低頻(VLF)正弦以及直流電壓輸出。局放測量和缺陷定位的診斷作為選配功能可在外置耦合電容的配合下實現。介損測量同樣也是系統的一項選配功能。

VLF M30 Sinus在堅固可靠的Peli 防護箱保護下，不再需要額外的運輸箱。系統的戶外防護等級達到IP67 (Peli 外殼閉鎖時)。即使遇到惡劣天氣狀況，用戶也可在現場放心存放使用。

對配網電纜狀態進行評估，本套系統是一個理想的選擇。依靠便捷的操作以及簡便的參數設置，系統可以勝任幾乎*有實際狀況下的現場測試。

德國OHV VLF M30 Sinus低頻電纜測試系統產品性能：

1、測試功能

耐壓測試

外護套加壓測試

局部放電測量 (可選 , 搭配外部耦合電容)

介損測量 (可選)

基于IEC60502-2, IEEE 400.2-2004, CENELEC HD 620/621, IEEE 400.2-2013的電纜測試

2、現場性能

輕便，僅14kg

戶外防護等級 IP 67 (外殼閉鎖時)

堅固耐用，近乎不可破壞的原裝Peli外殼。無需額外運輸箱保護

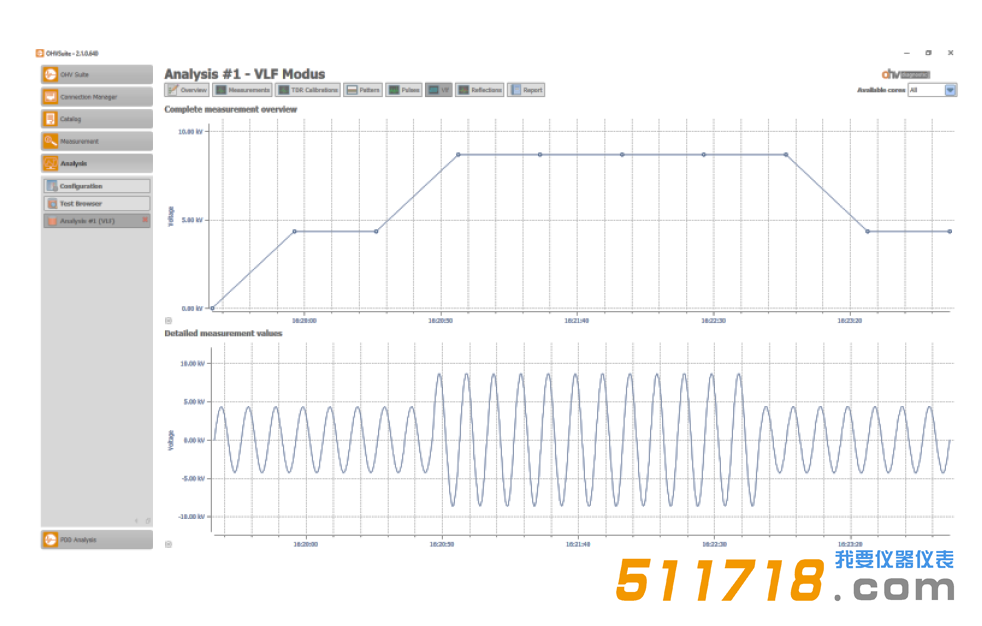

使用ohv diagnostic軟件輕松直觀地進行操作

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

德國OHV VLF M30 Sinus低頻電纜測試系統技術參數：

功率和電壓
電源	90 - 240 V, 50/60 Hz, 500 VA
正弦超低頻	3 – 31kVpeak, 9 mA, 0.1 - 0.01 Hz
直流	31kV, 9 mA
運行方式
正弦超低頻測試能力	0,5 μF @ f = 0,10 Hz 1,0 μF @ f = 0,05 Hz 2,5 μF @ f = 0,01 Hz
外護套測試能力(直流)	10 kV, 9 mA
工作周期	持續工作無需熱保護
軟件	包含ohv診斷套件
*全特性	放電棒 自動接地開關 電壓控制 網線連接控制
環境傳感器	濕度和溫度
運行工況	環境溫度: 0-50°C 環境濕度: 5-90%相對濕度, 無凝露 戶外保護等級: IP67 (外殼閉鎖時)
重量	14kg
尺寸	500 x 305 x 457mm
介質損耗測量
測量范圍	1 x 10-4–1
分辨率	1 x 10-6
精度	1 x 10-5
局放測量
分辨率	0.1 pC
測量范圍	1 pC - 100nC
外部耦合電容	1 nF/35kV

德國OHV VLF M30 Sinus低頻電纜測試系統配置清單：

標準配置：

VLF M30 Sinus測試系統，可選配局放以及介損的測量和診斷功能模塊

高壓連接電纜4m

電源線和接地線

ohv診斷軟件套件

操作手冊

選配清單：

局放測量，缺陷定位以及診斷(需搭配外置耦合電容)

介損測量及診斷
