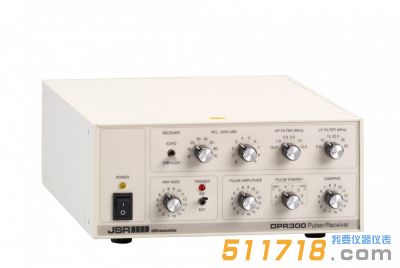

DPR300是一款計算機控制的超聲脈沖發射接收器，具有很低的噪聲接收響應和高性能的脈沖發射控制功能。連接超聲探頭和示波器使用，廣泛應用于超聲探傷、超聲測厚、探頭特性測量、材料特性測量等諸多領域。

美國JSR DPR300脈沖發射接收器產品簡介：

DPR300 脈沖接收器具有廣泛的可調節性，包括接收器增益、高通和低通濾波器截止頻率、脈沖能量、脈沖幅度、傳感器阻尼、脈沖回波或直通模式選擇、脈沖重復率 (PRF) 和脈沖發生器-觸發源選擇。

DPR300 的廣泛特性使性能能夠在廣泛的應用中得到優化。

DPR300 包括適用于 Windows 的獨立 JSR Dot Net 控制面板軟件，軟件開發人員工具包 (SDK) 使軟件開發人員能夠創建自定義 Windows 應用程序。

多臺 DPR300 可以從一臺計算機使用菊花鏈連接從一個單元到另一個單元進行控制。DPR500 設備可以是該菊花鏈的一部分。

DPR300 已用于廣泛的無損評估 (NDE) 應用，包括超聲波換能器和電致伸縮換能器，

用于評估渦輪機和飛機發動機部件、掃描聲學顯微鏡、測厚、鋼廠鈑金制造的質量控制、管道和焊縫檢測、超聲波研究、層壓材料檢測、材料分析和檢測、超聲波成像和測量系統以及換能器評估。

DPR300 可以在出廠時配置為：

1) 手動控制、PC 控制或手動和 PC 控制。

2) 一個可調節的 100 V 至 475 V 脈沖發生器電源，適用于大多數常規應用。

3) 可調節的 100 V 至 900 V 脈沖發生器電源，適用于需要更高脈沖能量的應用。

美國JSR DPR300脈沖發射接收器產品特點：

. PC 控制和/或手動控制

. 帶有 35 MHz、50 MHz 和 60 MHz 接收器的型號

. 帶有標準或高壓脈沖器的型號

. 接收器增益范圍為 -13 至 +66 dB(80 dB 范圍)

. 16 個可選傳感器阻尼值

. 6 個可選高通和 6 個可選低通濾波器值

. 可選擇的脈沖能量和脈沖幅度

. 可選擇的低和高脈沖阻抗

. 接收器噪聲水平為 49 μVp-p 輸入?yún)⒖?35 MHz 接收器)

. 適用于 Windows 7 和 10(32 位和 64 位版本)的 JSR Dot Net 控制面板軟件和軟件開發工具包 (SDK)。

美國JSR DPR300脈沖發射接收器技術參數：

發射器Pulser

接收器Receiver

主 機
