KD150要通過人工電場即省略了笨拙的供電系統從而實現了操作簡單，輕巧。應用于探礦、找水、空洞探測、找礦、工程勘探、地?zé)崽綔y、考古、測井、測水、找水器、探礦器、找礦等。

PQWT-KD150自動成圖空洞儀產品簡介：

是利用大地天然電場源不需要通過人工電場即省略了笨拙的供電系統從而實現了操作簡單，儀器輕巧。

經過儀器采集的數據通過儀器*有內置的運算功能實現了自動呈現曲線圖、地質剖面圖，根據剖面圖清晰的了解地質層結構，可快速的確定巖層、溶洞、含水層等具體信息 。

使用原理

KD150是利用天然電場作為工作場源，以地下巖礦石或地下水的電阻率差異為基礎，在地面上測量天然電場N個不同頻率的電場分量，

根據它們的變化規律來研究不同的地質體產生的異常變化情況，達到解決地質問題的一種電法勘探方法。

因?yàn)樵摲椒y量的是大地電磁場的電分量，所以稱為天然電場法;而我們選擇了相對應深度的頻段作測量，即進行了選頻，所以又稱選頻法，故總稱為天然電場選頻法。

根據該理論方法設計生產的儀器稱天然電場選頻物探測量儀，簡稱天然電場儀或選頻儀，用于地質勘探工作。因此從專業角度來歸類，應該屬于地質儀器這一大類儀器中的物探儀器之中的電法儀器。

使用范圍

探礦、找水、空洞探測、找礦、工程勘探、地?zé)崽綔y、考古、測井、測水、找水器、探礦器、找礦等。

PQWT-KD150自動成圖空洞儀產品特點：

【測量速度快、效率高】：

一天可以完成8000米以上的剖面測量，了解不同深度的地質異常體，與傳統人工電場法儀器相比勘探速度和效率均提高許多倍。

【攜帶方便】：

利用大地天然電磁場作為信號源，不需要笨重的人工供電場源部分，整套重量不超過3公斤，攜帶使用方便。

【操作簡單】：

儀器由高速CPU全自動控制，5分鐘學會儀器操作，對于沒有勘探經驗的人員可以在10分鐘內掌握測量方法。

【準確率高】：

核心部件全部原裝進口，采用高性能放大器及高性能AD轉化器，F(xiàn)FT數字濾波技術分辨率達到了0.001mV，在大量的實地測試中獲得與傳統人工電場法儀器相媲美的穩定性。

【抗干擾能力強】：

先進的抗干擾技術，多重抗干擾設計，經過儀器的選頻和數字處理后，即使在城市、電干擾強或其他外部干擾的工作區，也能觀測到一致性很好的異常曲線。

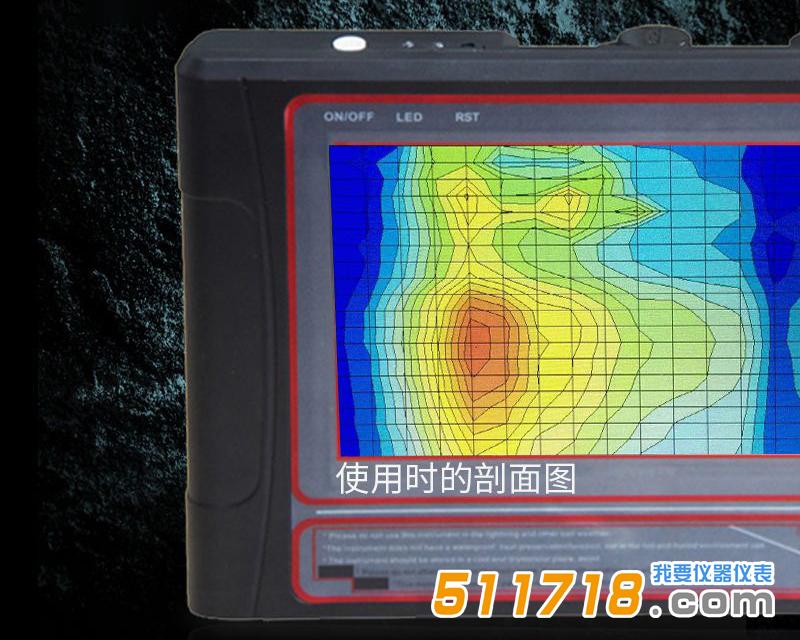

【自動繪制曲線圖、剖面圖】

摒棄了以往儀器需要電腦制圖的步驟，使得操作更簡單便捷。

PQWT-KD150自動成圖空洞儀技術參數：

測量深度：150米

測量參數：大地電磁場的不同頻率的電場分量△Vs〞(mV)。

測量范圍：0mV-1500mV，儀器自動轉換量程。

測量精度：0.001mV

通道增益：1 ~20萬倍

測量方式：三頻、兩*剖面

測量通道：4

顯 示：工業級7寸高清觸摸屏

 A/D 轉換：16位1Msps

輸入阻抗：≥10MΩ

電 源：26650*2節 4000mAh可充電鋰電池

功 耗：約4W

相對濕度：≤85%

工作環境溫度：零下20℃～50℃

具有電*檢測，電源監測功能

人性化的人機對話界面，高速CPU控制，菜單提示功能。

自動測量，自動存貯數據，自動繪制曲線。無須記錄數據。數據在關機后不會丟失。

可存儲999條測量曲線數據。

可以顯示數據，也可以通過數據線直接和電腦相連，將數據導入到電腦制圖。
