PD SMART-II 便攜式局放測試儀集成了特高頻 ( UHF )、 接觸式超聲波 ( AE )、 空氣式超聲波 、地電波( TEV )、 高頻脈沖電流 ( HFCT ) 等多種檢測技術，實現對開關柜、電纜、GIS 和變壓器等多種設備局部放電狀態檢測。

澳大利亞AMG PD SMART-II 便攜式局放測試儀產品簡介：

PD SMART-II 便攜式局放測試儀集成了特高頻 ( UHF )、 接觸式超聲波 ( AE )、 空氣式超聲波 、地電波( TEV )、 高頻脈沖電流 ( HFCT ) 等多種檢測技術，

實現對開關柜、電纜、GIS 和變壓器等多種設備局部放電狀態檢測。設備提供放電幅值、周期圖譜等多種檢測功能，較好地配合檢測人員評估被測設備的局部放電狀況;

提供 RFID 電子標簽、溫度、濕度檢測功能，將被測設備資產信息、環境信息有效統一;配備后臺分析軟件，有效實現檢測數據長期保存、分析和管理。

適用范圍：

本產品主要適合于各種電壓等級 GIS、開關豐巨、電纜、變壓器等電氣設備局部放電檢測。

澳大利亞AMG PD SMART-II 便攜式局放測試儀產品特點：

. 具備特高頻、接觸式超聲波、空氣式超聲波、地電波、高頻脈沖電流五種檢測功能。可外接超聲波聚波探頭檢測和超聲波柔性探頭檢測。

. 多種同步方式，包括內同步、光同步、無線電源同步。

. 空氣式超聲波、地電波檢測技術集成于檢測主機內部，便于攜帶和使用。

. 地電波可獨立檢測也可與空氣式超聲波聯合檢測 ，聯合檢測可同時顯示二者的檢測結果并可一并保存。

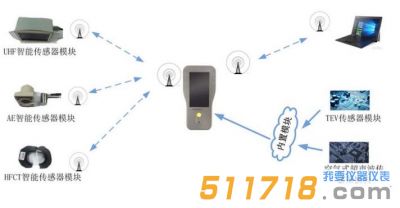

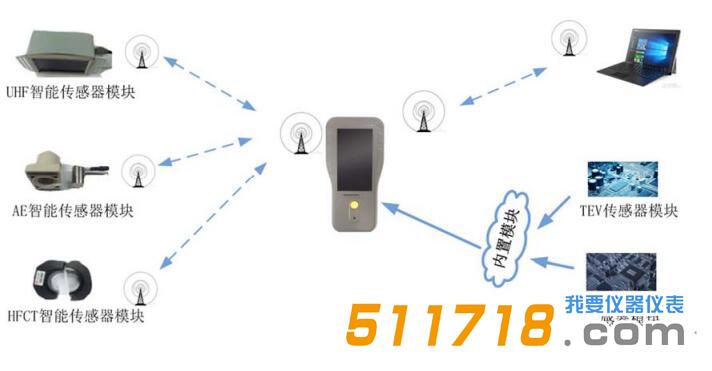

. 特高頻、接觸式超聲波和高頗為智能傳感器模塊。模塊集成傳感器和信號處理系統，實現幅值檢測、圖譜檢測及其他特征參量計算，與檢測主機之間通過無線通信方式交互信息。

. 設備涵蓋了幅值檢測、連續柱狀圖、PRPS 和 PRPD 圖譜、四參量、飛行圖譜、波形圖譜等多種檢測功能。

. 采用多種顏色來指示放電嚴重程度 ，可對報警閾值設置。

. 具備故障的診斷功能。

. 可對 UHF, HFCT 和 AE 的檢測結果進行單位轉換。

. 具備智能巡檢功能 ，提供多種方式滿足不同的現場應用，實現檢測數據與檢測對象和檢測位置的一一對應，

包括：

·提供通過 RFID 電子標簽和二維碼掃碼的自動識別功能。

·提供任務單人工選擇功能;

·提供人工錄入任務信息的功能;

. 設備支持溫度、濕度等環境參量的自動檢測和記憶保存功能。

. 采用外差技術，使用耳機可以實時監聽局部放電的超聲波信號，輸出音量可獨立調節。

. 具備超聲波信號的錄音保存功能。錄音時間可設置。

. 各檢測技術均具備 PRPS 圖譜的錄波功能，并可在后臺軟件進行回放。錄波時間可設置。

. 支持可見光拍攝功能，方便用戶記錄現場設備情況。

. 數據保存、查看功能：各種檢測數據、圖譜文件、錄音文件、錄波文件、可見光文件存儲于檢測主機中 并可以查看。各種數據文件都與被測對象的相關信息進行對應。

. 設備支持藍牙、WIFI、4G/3G 網絡等多種通信方式。

. 可通過無線等多種技術與配套后臺軟件進行通信，傳輸數據。

. 設備無線傳感器與檢測主機間采用分體設計，體積小，重量輕，操作簡單，便于攜帶。

. 配備 Windows 平板，安裝后臺分析管理軟件，實現移動式工作要求。

. 后臺分析管理軟件實現臺賬管理、檢測路徑規劃、任務單管理、檢測數據管理和診斷分析、綜合應用、錄波及錄音回放等功能，可根據用戶需求定制各種檢測報告和數據文件格式。

澳大利亞AMG PD SMART-II 便攜式局放測試儀技術參數：

. 特高頻：

檢測帶寬：300-1500MHz;

測量范圍：-75dBm - -10dBm;

帶寬：可選擇調整 ;

. 空氣式超聲波：

諧振頻率： 40kHZ ± 1kHz;

測量范圍：-10 - 70dBuV;

放大增益：不低于 100dB ，可調;

. 接觸式超聲波：

頻率范圍： 20kHz -200kHz;

測量范圍： 0 -300mV;

放大增益：不低于 60dB，可調;

. 地電波：

頻率范圍：3MHz -100MHz;

測量范圍：0~60dBmV;

. 高頻脈沖電流：

頻率范圍：100kHz~30MHz;

測量范圍：0~300 mV;

放大增益 ：不低于 60dB ，可調;

帶寬：可選擇調整 ;

. 工作環境：

溫度：-25 -55 ℃;

濕度 ：0-90%;

. 外殼：塑料防護套

. 顯示：觸摸屏顯示

. 主機重量：小于 2kg

. 電池：連續工作不低于 8 小時
