OXYMAT 61型氧氣分析儀采用測量順磁壓力變化的方法來檢測氣體中氧濃度。

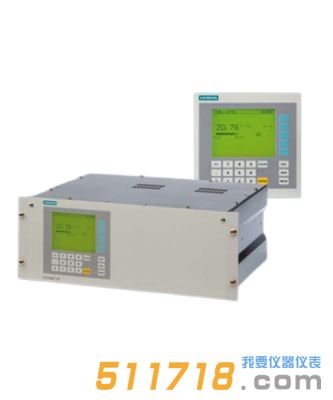

德國SIEMENS OXYMAT 61型氧氣分析儀產品簡介：
OXYMAT 61型氧氣分析儀采用測量順磁壓力變化的方法來檢測氣體中氧濃度。
和絕大多數氣體相比，氧具有順磁性。OXYMAT 61 型氧分析儀正是利用了這一原理來測量 O2 濃度。
在不均勻磁場中，氧分子由于其順磁性，朝強磁場方向移動。當不同氧氣濃度的二種氣體在同一磁場相遇時，他們之間就會產生一個壓力差。
OXYMAT 61 中，這兩種氣體一種是參比氣(N2， O2 或者空氣)(1)，另一種是樣氣(5)。參比氣經過兩個參比氣通道(3)進入樣氣室(6)。其中一路參比氣在磁場區域(7)和樣氣相遇。
因這兩個通道是連通的，所以與氧濃度成正比的壓力差使得兩路參比氣在圖 2 中位置 4 處形成氣流。微流量傳感器(4)感知該氣流并將其轉變?yōu)殡娦盘枴?/span>
微流量傳感器中有兩個被加熱到大約120°C的鎳格柵，這兩個鎳格柵和兩個輔助電阻形成惠斯通電橋。變化的氣流導致鎳格柵的電阻發生變化。這使電橋產生偏移。該偏移數值大小決定于樣氣中的氧濃度。
微流量傳感器位于參比氣路中，不直接接觸樣氣，所以樣氣的導熱、比熱和樣氣的內部摩擦對測量結果都不產生任何影響，同時，這也避免了樣氣對微流量傳感器的腐蝕，使得微流量傳感器的抗腐性能大大提高。通過變化磁場強度(8)，使得微流量傳感器上的背景氣流不被檢測。儀器擺放的方向因而對測量也無影響。
OXYMAT 61 型氧分析儀的響應時間非常短。因為樣氣室(6)直接與樣氣氣路(5)相連，體積小，使微流量傳感器響應迅速。
注意
樣氣中不能含有塵埃，樣氣室里決不能有冷凝物，這就是為什么需要做大量的氣體預處理工作。
德國SIEMENS OXYMAT 61型氧氣分析儀產品特點：
? 集成有參比氣體循環泵 (外界空氣)
? 線性度高
? 一體式設計
? 物理消零
? 四個自由編程量程，均可調零;*有量程都是線性的
? 電氣隔離信號輸出，可選 0/2/4 ～ 20mA (也可為負)
? 自動量程或手動量程切換;也可遠程進行量程切換
? 標定過程中可存儲測量值
? 時間常數在較寬范圍內可選 (靜態 / 動態噪聲);即，分析儀的響應時間可與應用相匹配
? 菜單操作簡單容易
? 長時間漂移小
? 兩級帶有獨立密碼設置的操作級別，可避免無意或其它無相關權限人員的輸入
? 自動量程標定參數化
? 操作方式基于 NAMUR 標準
? 樣氣監測 (可選)
? 客戶可按自己的要求選擇：
- 客戶驗收
- 位號銘牌
- 漂移記錄
? 使用膜式鍵盤和操作菜單，操作簡單
? 響應時間短
? 可外接參比氣(N2、 O2 或空氣，壓力約 3000kPa)，或者使用一個內置參比氣泵泵入大氣作為參比氣
? 參比氣監測參比氣連接壓力為 3000 ～ 4000kPa
? 可選測量范圍，2.0% 或 5.0% O2
? 用內部壓力傳感器來校正樣氣波動
