SI-111 由一個熱電堆(用于測量表面溫度)和一個熱敏電阻(用于測量傳感器本體溫度)組成。這兩個溫度傳感器封裝在一個堅固的鋁制外殼內，外殼上有一個鍺窗口。

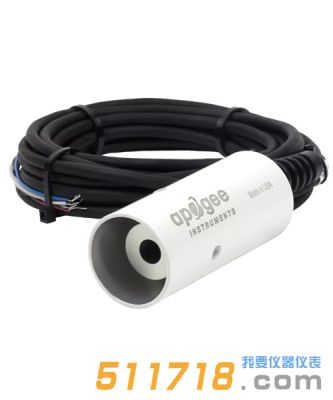

美國APogee SI-111 SI系列紅外溫度計產品簡介：

SI-111是一種無放大模擬信號的電壓輸出傳感器，該傳感器的視野張角是22°30’ ，響應時間為0.6S。傳感器包括IP68的海洋級不銹鋼電纜連接器，連接器在傳感器的頭部位置，簡化了傳感器拆卸和更換，易于維護和重新校準。

美國APogee SI-111 SI系列紅外溫度計分以下型號：

SI-111：標準視野紅外輻射計

SI-121：窄視野紅外輻射計

SI-131：超窄視野紅外輻射計

SI-1H1：水平視野紅外輻射計

SIF-111：標準視野紅外輻射計

SIF-121：窄視野紅外輻射計

SIF-1H1：水平視野紅外輻射計

SI-411：SDI-12輸出的標準視野紅外輻射計

SI-421：SDI-12輸出的窄視野紅外輻射計

SI-431：SDI-12輸出的超窄視野紅外輻射計

SI-4H1：SDI-12輸出的水平視野紅外輻射計

美國APogee SI-111 SI系列紅外溫度計產品應用：

· 用于植物水分狀態估計的植物冠層的溫度測量;

· 用于確定結冰條件的道路表面的溫度測量;

· 用于能量平衡研究的陸地表面(土壤，植被，水，雪)的溫度測量。

美國APogee SI-111 SI系列紅外溫度計技術參數：

測量范圍：-60~+110℃

靈敏度：60uV /℃ @ SI-111

靈敏度：40uV /℃ @ SI-121

靈敏度：20uV /℃ @ SI-131

靈敏度：40uV /℃ @ SI-1H1

靈敏度：15uV /℃ @ SIF-111

靈敏度：10uV /℃ @ SIF-121

靈敏度：10uV /℃ @ SIF-1H1

激發電壓 2500mV(典型的)

電阻為：0~2500mV.(典型的，取決于輸入電壓)

熱電堆輸出，電壓為-3.3mV至3.3mV 對應溫度 -55℃至55℃。輸出的熱敏

校準不確定度(-20~+65℃)：0.2℃

校準不確定度(-20~+65℃)：0.3℃@SI-131

校準不確定度(-40~+80℃)：0.5℃

校準不確定度(-40~+80℃)：0.6℃@SI-131

重復性：<0.05 ℃

穩定性(長期漂移) ：<2%

響應時間：0.6 s(95%的時間)@ SI-111/SI-121/SI-131/SI-1H1

響應時間：0.2 s(95%的時間)@ SIF-111/SIF-121/ SIF-1H1

視野：22°半@ SI-111/SIF-111

視野：18°半@ SI-121/SIF-121

視野：14°半@ SI-131

視野：32°水半，13°垂半@ SI-131/ SIF-1H1

光譜范圍：8~14μm

操作環境-55~+80℃;0~100% RH

尺寸：直徑23毫米，長度60毫米

重量：190克(含5米引線)

電纜：5m

SI-411：SDI-12輸出的標準視野紅外輻射計

SI-421：SDI-12輸出的窄視野紅外輻射計

SI-431：SDI-12輸出的超窄視野紅外輻射計

SI-4H1：SDI-12輸出的水平視野紅外輻射計

技術參數：

測量范圍：-60~+110℃

電源：5.5~24VDC

電流：2mA

校準不確定度(-20~+65℃)：0.2℃

校準不確定度(-20~+65℃)：0.3℃@SI-431

校準不確定度(-40~+80℃)：0.5℃

校準不確定度(-40~+80℃)：0.6℃@SI-431

重復性：<0.05 ℃

穩定性(長期漂移) ：<2%

響應時間：0.6 s(95%的時間)

視野：22°半@ SI-411

視野：18°半@ SI-421

視野：14°半@ SI-431

視野：32°水半，13°垂半@ SI-4H1

光譜范圍：8~14μm

操作環境-55~+80℃;0~100% RH

尺寸：直徑23毫米，長度60毫米

重量：190克(含5米引線)

電纜：5m
