SP-610 是一款向下觀測的熱電堆輻射計，模擬輸出范圍為 0 至 300 mV。該傳感器采用堅固的外殼設計，內置黑體熱電堆探測器和平面玻璃窗口。

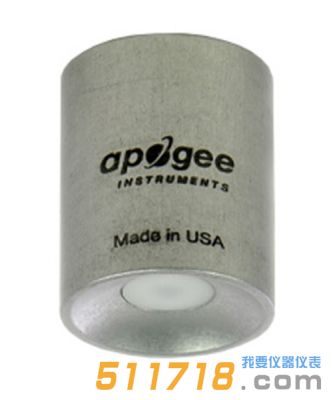

美國APogee SP-610短波輻射傳感器產品簡介：

SP-610 是一款向下觀測的熱電堆輻射計，模擬輸出范圍為 0 至 300 mV。該傳感器采用堅固的外殼設計，內置黑體熱電堆探測器和平面玻璃窗口，并配備高品質電纜，電纜末端帶有預鍍錫尾線，方便連接數據記錄器和控制器。典型應用包括農業、生態和水文氣象網絡中的短波輻射測量。此外，該傳感器還可用于優化光伏系統。

這些傳感器還可以與我們的向下輻射表配合使用，組成反照率儀。對于此應用，使用 Apogee SP-710-SS 反照率儀傳感器套裝，該套裝包含一個 SP-510-SS 向上輻射表、一個 SP-610-SS 向下輻射表、一個 AY-001 差分器和一根 AW-605-SS 5 米電纜。 如需將其安裝到桅桿上或直接安裝到太陽能電池板上，我們建議使用 AL-130 反照率儀安裝支架或 AM-500 凈輻射計安裝支架，并搭配 帶 12 英寸桿的AM-130 安裝夾具。

傳感器包含 IP68 船用級不銹鋼電纜連接器，距離頭部 30 厘米，方便拆卸和更換傳感器，以便進行維護和重新校準。

美國APogee SP-610短波輻射傳感器產品特點：

測量穩定性

通過加速老化試驗和現場條件下的多臺重復輻射計測試，長期穩定性誤差小于每年 2%。

獨特設計

采用準確的余弦校正專利設計，可有效防止水和污垢附著，實現自清潔功能。可選配 0.2 W 加熱功能，以減少露水、霜凍或積雪造成的誤差。

典型應用

? 太陽能電池板陣列

? 農業、生態和水文氣象網絡

校準溯源性

Apogee SP 系列輻射計通過與參考燈下四個傳遞標準傳感器的平均值進行并排比較進行校準。參考傳感器在猶他州洛根市的陽光下重新校準，其校準結果可溯源至位于瑞士達沃斯的世界輻射參考標準 (WRR)。

美國APogee SP-610短波輻射傳感器技術參數：

測量范圍：0-2000 W/m?2(凈短波輻照度)

光譜范圍：295- 2685 nm

靈敏度0.15 mV/W/m?2

信號輸出：0～300mV

零點偏移A：<5W/m?2;<10W/m?2(加熱)

零點偏移B：<5W/m?2

測量重復性：<1%

長期漂移：<2%/year

響應時間：0.5s

視野：150?

方向(余弦)響應：<20W/m?2在80°時

非線性：<1%

溫度響應：-15 至 45 攝氏度范圍內，誤差小于 5%。

日總不確定度：<5%

運行環境：-50 - 80 ℃，0 至 100% 相對濕度

尺寸：直徑 23.5 mm，高度 27.5 mm

重量：100g
