Fluke 1623接地電阻測試儀產品簡介：

Fluke 1623 和1625是非常*色的接地電阻測試儀，可以完成全部四種類型的接地電阻測量。特別是Fluke 1623 和1625能夠僅用一個電流鉗完成接地電阻的測量——無輔助很法。采用這種方法無需使用輔助接地很，也無需斷開接地棒。

測試模式

• 3很和4 很電位降法——使用兩個接地很的標準的接地電阻測試方法。

• 選擇法測試——無需斷開接地棒，即可利用接地很和電流鉗相組合測量接地電阻。

• 無輔助很法——非常具有創新意義的測試方案，無需使用接地很，僅使用電流鉗即可測量接地環路的電阻

1623

• 單鍵測量

• 3很和4很法接地電阻測量

• 2很法測量交流電阻

• 選擇法測試，無需斷開接地連接（1支電流鉗）

• 無輔助很法，快速測試接地環路（2支電流鉗）

• 128 Hz的測量頻率

型號名稱	描述
Fluke 1623	基本 GEO 接地電阻測試儀 Fluke 1623 測試儀 2 條測試線 電池 用戶手冊

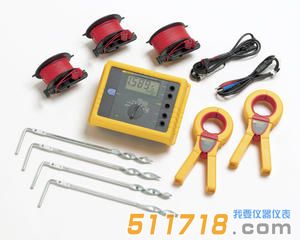

Fluke 1623 Kit	工具包，基本 Geo 接地電阻測試儀 Fluke 1623 測試儀 2 條測試線 4 根接地棒 3 卷電線（2 卷 25 米，1 卷 50 米） 2 個鉗表（一個用于誘導，一個用于檢測） 電池 用戶手冊 堅固耐用的便攜包



我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

Fluke 1623接地電阻測試儀測量方式及產品參數：

RA 3 很法接地電阻測量(IEC 1557-5)
測量電壓	Fluke 1623  Vm = 48 V ac Fluke 1625  Vm = 20/48 V ac
短路電流	Fluke 1623  > 50 mA Fluke 1625  250 mA ac
測量頻率	Fluke 1623  128 Hz Fluke 1625  94、105、111、128Hz
分辨力	Fluke 1623  0.001 ?～10 ? Fluke 1625  0.001 ?～100 ?
測量量程	Fluke 1623  0.001 ?～19.99 k? Fluke 1625  0.001 ?～299.9 k?
基本誤差	Fluke 1623  ± (2 % 讀數 + 3 個字) Fluke 1625  ± (2 % 讀數 + 2 個字)
工作誤差	Fluke 1623  ± (5 % 讀數 + 3 個字) Fluke 1625  ± (5 % 讀數 + 5 個字)

RA 4 很法接地電阻測量(IEC 1557-5)
測量電壓	Fluke 1623  Vm = 48 V ac Fluke 1625  Vm = 20/48 V ac
短路電流	Fluke 1623  > 50 mA Fluke 1625  250 mA ac
測量頻率	Fluke 1623  128 Hz Fluke 1625  94、105、111、128Hz
分辨力	Fluke 1623  0.001 ?～10 ? Fluke 1625  0.001 ?～100 ?
測量量程	Fluke 1623  0.001 ?～19.99 k? Fluke 1625  0.001 ?～299.9 k?
基本誤差	Fluke 1623  ± (2 % 讀數 + 3 個字) Fluke 1625  ± (2 % 讀數 + 2 個字)
工作誤差	Fluke 1623  ± (5 % 讀數 + 3 個字) Fluke 1625  ± (5 % 讀數 + 5 個字)

RA 3 很法測量接地電阻，使用電流鉗
測量電壓	Fluke 1623  Vm = 48 V ac Fluke 1625  Vm = 20/48 V ac
短路電流	Fluke 1623  > 50 mA Fluke 1625  250 mA ac
測量頻率	Fluke 1623  128 Hz Fluke 1625  94、105、111、128Hz
分辨力	Fluke 1623  0.001 ?～10 ? Fluke 1625  0.001 ?～10 ?
測量量程	Fluke 1623  0.001 ?～19.99 k? Fluke 1625  0.001 ?～29.99 k?
基本誤差	Fluke 1623  ± (7 % 讀數 + 3 個字) Fluke 1625  ± (7 % 讀數 + 2 個字)
工作誤差	Fluke 1623  ± (10 % 讀數 + 5 個字) Fluke 1625  ± (10 % 讀數 + 5 個字)

RA 4 很選擇法測量接地電阻，使用電流鉗
測量電壓	Fluke 1623  Vm = 48 V ac Fluke 1625  Vm = 20/48 V ac
短路電流	Fluke 1623  > 50 mA Fluke 1625  250 mA ac
測量頻率	Fluke 1623  128 Hz Fluke 1625  94、105、111、128Hz
分辨力	Fluke 1623  0.001 ?～10 ? Fluke 1625  0.001 ?～10 ?
測量量程	Fluke 1623  0.001 ?～19.99 k? Fluke 1625  0.001 ?～29.99 k?
基本誤差	Fluke 1623  ± (7 % 讀數 + 3 個字) Fluke 1625  ± (7 % 讀數 + 2 個字)
工作誤差	Fluke 1623  ± (10 % 讀數 + 5 個字) Fluke 1625  ± (10 % 讀數 + 5 個字)

無輔助很法
測量電壓	Fluke 1623  Vm = 48 V ac Fluke 1625  Vm = 20/48 V ac
測量頻率	Fluke 1623  128 Hz (根據要求可提供 125 Hz) Fluke 1625  94、105、111、128Hz
噪聲電流(Iext)	Fluke 1623  Max. Iext = 10 A (ac) (RA < 20 ?)  Max. Iext = 2 A (ac) (RA < 20 ?) Fluke 1625  Max. Iext = 3 A
分辨力	Fluke 1623  0.001 ?～0.1 ? Fluke 1625  0.001 ?～10 ?
測量量程	Fluke 1623  0.001 ?～199.9 k? Fluke 1625  0.001 ?～29.99 k?
基本誤差	Fluke 1623  ± (7 % 讀數 + 3 個字) Fluke 1625  ± (7 % 讀數 + 2 個字)
工作誤差	Fluke 1623  ± (10 % 讀數 + 5 個字) Fluke 1625  ± (10 % 讀數 + 5 個字)

環境參數：
工作溫度	-10 °C～+50 °C
工作溫度	0 °C～+35 °C
標稱溫度	+18 °C ～ +28 °C
儲存溫度	Fluke 1623  -20 °C ～ +60 °C Fluke 1625  -30 °C ～ +60 °C
氣候類型	C1 (IEC 654-1)，-5 °C ～ + 45 °C，5 % ～ 95 % RH
保護等級	外殼為 IP56，電池倉蓋為 IP40，遵循 EN 60529

*全技術參數
*全等級	CAT II，300 V

機械和一般參數
顯示	Fluke 1623  1999 個字的 LCD 顯示屏– 可顯示特殊符號/標識，數字高度為 25 mm，熒光背光照明 Fluke 1625  2999 個字的 LCD – 7 段式液晶顯示屏，可顯示特殊符合/標記，背光照明
尺寸	133 mm × 187 mm × 250 mm
重量	Fluke 1623 + 1625  1.1 kg (含電池)
保修期	2 年
電池壽命	Fluke 1623  典型值 > 3000 次測量 Fluke 1625  典型值 3000 次測量 (RE+RH ≤ 1 k?)  典型值 6000 次測量 (RE+RH ≤ 10 k?)

電流鉗
EI-162BN	EI-162BN 320 毫米直徑對分式變壓器
EI-1623	用于 Fluke 1623 的 EI-1623 選擇法/無輔助很法鉗表套件
EI-1625	用于 Fluke 1625 的 EI-1625 選擇法/無輔助很法鉗表套件

電纜和硬件
GEO CABLE-REEL 25M	接地電線卷 25 米電線
GEO CABLE-REEL 50M	接地電線卷 50 米電線

附件套件
ES-162P3	ES-162P3 三很接地棒套件
ES-162P4	ES-162P4 四很接地棒套件
