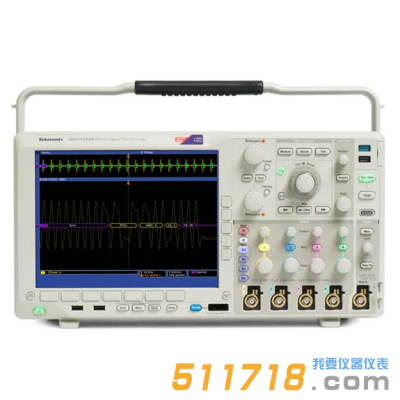

美國泰克MSO/DPO4000B混合信號示波器系列具有多達20條通道，使得用戶可以僅用一臺儀器，就可以達到同時分析模擬、數字和串行信號的功能。美國泰克MSO/DPO4000B混合信號示波器系列擁有2或4條模擬通道及16條數字通道，并且配備有數字熒光顯示屏及全套觸發技術。需要了解更多產品詳情，請與本司銷售人員聯系。
美國泰克MSO/DPO4000B混合信號示波器系列的產品概述：
MSO/DPO4000B系列混合信號示波器擁有高達1 GHz的帶寬和5 GS/s的采樣率，為查看快速變化的信號細節提供了所需的性能。由于多達20條通道，您可以使用一臺儀器，同時分析模擬信號、數字信號和串行信號。再加上自動串行和并行總線分析、創新的Wave Inspector?控制功能和自動電源測量功能，MSO/DPO4000B系列為您提供了所需的多功能工具，可以簡化了加快復雜設計的調試工作。
美國泰克MSO/DPO4000B混合信號示波器系列的產品特點：
功能 | 優點 |
2或4 模擬通道 16 數字通道 | 通過單一儀器同時分析模擬和數字信號，在系統層面上解決復雜設計的問題。 |
數字熒光顯示屏 | 以50,000 wfm/s的波形捕獲率和和灰階（intensity-graded）顯示屏快速捕獲和顯示毛刺和很少發生的事件。 |
全套觸發技術 | 利用超過125個觸發組合快速捕獲信號異常，包括建立/保持、串行數據包內容和并行數據。 |
Wave Inspector? 控制裝置 | 利用控制裝置輕松地查看、搜索和瀏覽長記錄，對波形數據進行*效分析。 |
自動測量 | 41種自動測量、FFT分析、測量統計、波形直方圖和厲害波形數學運算，簡化被測設備的分析工作。 |
并行總線觸發與分析（MSO系列） | 利用自動觸發、解碼和搜索功能快速調試并行總線。 捕捉快速過渡的時間分辨率高達60.6 ps。 |
串行觸發、解碼和搜索選項 | 自動觸發、解碼和搜索功能，迅速調試常用的串行總線，包括：I2C, SPI, USB, 以太網, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/TDM和MIL-STD-1553。 |
功率分析選項 | 實現快速，準確的結果綜合自動化功率測量。 |
低電容無源電壓探頭 | 標配四只探頭，提供了業內很較好的4pF電容負載及高達1 GHz的帶寬，保證測量準確性。 |
美國泰克MSO/DPO4000B混合信號示波器系列的主要功能：
Wave Inspector? 控件為波形數據提供方便導航和自動搜索
41 個自動測量和 FFT 分析可簡化波形分析
16 個數字通道（MSO 系列）
混合信號設計和分析（MSO 系列）
并行總線上自動觸發、解碼和搜索
逐個通道閾值設置
多通道建立和保持觸發
MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率
可選的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發、解碼和搜索選項
TekVPI? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置
10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器
體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）
美國泰克MSO/DPO4000B混合信號示波器系列的關鍵性能指標：
1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號
2 個和 4 個模擬通道型號
16 個數字通道（MSO 系列）
*有通道上高達 5 GS/s 的取樣速率
*有通道上高達 20M 點的記錄長度
很大波形捕獲速率 >50000 wfm/s
標準無源電壓探頭，容性負載低于 4 pF，500 MHz 或 1 GHz 模擬帶寬
厲害觸發套件
美國泰克MSO/DPO4000B混合信號示波器系列的連接：
前面板和后面板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲、打印及連接 USB 鍵盤
后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機
集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀
美國泰克MSO/DPO4000B混合信號示波器系列的可選應用程序支持：
功率分析
很限和模板測試
HDTV 和定制視頻分析
