英國HVPD PDS Air?手持式局放測試儀是一款手持式局放檢測儀，可以在線快速檢測中壓設備的局放。

英國HVPD PDS Air?手持式局放測試儀產品簡介：

英國HVPD PDS Air?手持式局放測試儀是一款手持式局放檢測儀，可以在線快速檢測中壓設備的局放。可應用于從3.3kV 到 36kV系統。該設備使用內置式暫態地電壓(TEV)傳感器和超聲波聲學(AA)傳感器，可用于對鎧裝中壓開關柜進行局放測量;還可以配套使用外接分裂式鐵心的高頻電流互感器傳感器(HFCT傳感器)檢測電纜局放。PDS Air?很小五秒的快速測試時間，給您的工作帶來非常高的效率。

使用前的注意事項：

在變電站和開關站內使用 HVPD PDS Air?、傳感器及其附件之前，應詳細閱讀和了解操作手冊的內容，確認下述通常的*全信息提示：

確保 PDS Air?使用前已充滿電。如果電池無電，使用前至少充電2小時。電池電量低時，將有藍色燈閃爍顯示。

任何時刻都要遵守電站的高壓*全規則。

HVPD PDS Air?及其附件不允許接觸電站的高壓端子或放置在高壓*全工作距離以內。

不要使用已損壞的設備。

利用圖片或草圖記錄測試位置，記錄全部的觀測和結果。使用設備提供的 POA 標簽記錄這些位置。

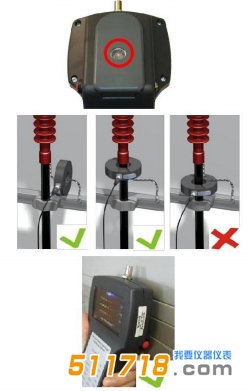

按壓下面的紅色按鍵打開 PDS Air?，電源燈將點亮。

適用的傳感器：

-空間聲學傳感器(AA)

為了檢測到信號，傳感器的開口(PDS Air?的背面)不能被封蓋。

在金屬封閉外殼的縫隙/通風口處會存在聲學信號，它可以通過開關柜的觀測孔傳出來。

-高頻電流互感器傳感器 (HFCT)

測試時傳感器須單獨套在高壓電纜終端的接地線或芯線上。

電纜屏蔽接地線和開關柜的接地線之間須有絕緣隔離。

-暫態地電波傳感器 (TEV)

傳感器貼在接地的開關柜的金屬殼上。

開關柜不能存在雙層金屬殼。

英國HVPD PDS Air?手持式局放測試儀產品特點：

全球初款手持式在線局放測量儀器—融合三種測試技術:超聲波，高頻CT,以及TEV測試技術的產品，3種探頭為標準配置，內置超聲波和TEV探頭以及外接HFCT傳感器

可以快速識別局放信號——開關柜10s,電纜20s

操作簡便，輕便小巧，適合局放的在線測量，包括電纜，開關柜，電機以及干式變壓器

7段式測量顯示，三種測量模式(傳感器)，提供快速，實時，準確的局放測量

內置式智能系統，LED直觀顯示，操作簡便

操作*全可靠，保證使用人員的*全，不需要其他輔助手段

英國HVPD PDS Air?手持式局放測試儀產品性能：

可以預先發現電纜是否存在局部放電,確保電纜運行*全有效

無須接觸電纜帶電部分,測試*全快捷

檢測過程不必停電,不需要提供高壓測試電源

檢測一次,即可對整條電纜進行有效判別(有效檢測距離2-3公里),可以建立電纜狀態的數據庫

測試結果可以和HVPD近三十年的數據庫進行比對,快速排查出電纜是否存在潛在局放現象.

同時具有TEV(暫態地電波)和超聲波測試功能,也可以用于SF6環網柜和高壓開關柜的局放測量

高頻CT測量通道和超聲波通道可以同時對局放進行測量

可以使用附帶的對局放進行定位和比對

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

英國HVPD PDS Air?手持式局放測試儀技術參數：

HFCT 傳感器輸入連接類型	BNC
HFCT 輸入內阻抗	50Ω
HFCT 精度	±10%
HFCT 檢測頻率范圍	100 kHz - 20 MHz
TEV 傳感器	內置
TEV 精度	±1 dB
TEV 檢測頻率范圍	5 - 70 MHz
空間聲學（超音速）傳感器	內置
空間聲學精度	±1 dB
空間聲學檢測頻率范圍	40 kHz ±1 kHz
空間聲學外部探頭輸入類型	5 針 Lemo
空間聲學耳機連接類型	3.5 mm
LED 指示燈	各傳感器電源、7 級峰值局放指標器
TEV 分貝等級	2x 7 段 LED 燈
尺寸（高 x 寬 x 深）	220 x 120 x 110 mm
重量	0.58 kg
材料	注塑塑料
溫度范圍	-10 to +55 °C
相對濕度	<90％（無冷凝）
充電時環境濕度	20 - 85%（無冷凝）
電源類型	內置鋰離子電池
電量不足指示燈	LED 電源燈閃爍
自動節電模式	5 分鐘自動關機
電池充電器	輸出電壓：8.4 V DC
	尺寸（高 x 寬 x 深）：33 x 90 x 45 mm
室外拋物接收器	激光功率：<0.99 mW（*全等級 II）
	拋物柱面：反射器的外徑220 mm
	尺寸（高 x 寬 x 深）：220 x 220 x 280 mm
	重量 ：0.50 kg
室內聲學探頭	尺寸（高 x 寬 x 深）： 40 x 40 x 280 mm
	重量：0.50 kg
