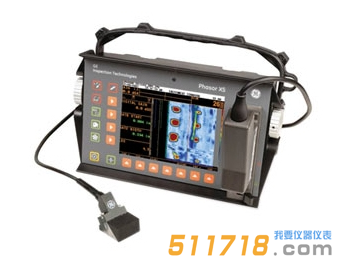

美國GE Phasor 16 Weld相控陣探傷儀可專門用于石油天然氣、發電、航空航天和交通運輸行業的焊接檢測。

美國GE Phasor 16 Weld相控陣探傷儀產品簡介：
?結合便攜和耐用設計的16通道相控陣儀
?內置編碼共享、容易使用的相控陣超聲波探傷儀Phasor常規超聲波檢測模塊
?它配有一套標準焊縫檢查包并可升級為16/64PhasorXS 及獲取Topview功能

美國GE Phasor 16 Weld相控陣探傷儀產品特點：
?符合EN12668 / AWS D1.1 / JISDAC / ASME / dB-參考評估等*有主要的檢測規范
?標準的高功率型鋰離子電池可至少連續使用10小時
?高清晰彩色屏幕，對聲束的每個反射信號改變其顯示顏色
?兼容全系列常規標準頻率和尺寸的4000多種接觸式直探頭、斜探頭、雙晶探頭、水浸式、及特殊應用探頭
?可生產非標準頻率和尺寸的常規探頭

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國GE Phasor 16 Weld相控陣探傷儀技術參數：

內部存儲器	設置文件
移動存儲器	在512 MB的SD卡上，用于報告和設置文件
文檔格式	JPEG ~每幅圖像約80KB
重量	3.8 公斤（8.2 磅），帶電池
尺寸	282 毫米寬 x 171 毫米高 x 159 毫米深（11.1 英寸寬 x 6.8 英寸高 x 6.3 英寸深）
電池	自定義鋰離子電池組 -356P 配置
電池壽命	很低6小時
電池正在充電	外接充電器
外部電源	通用輸入 85 至 260 V/50 至 60 Hz
探頭連接器	常規 - 提供 00 lemo/BNC 適配器 - 相控陣 - 自定義 ZIF
VGA 輸出	有
對話語言	中文、英語、法語、德語、意大利語、日語和西班牙語
顯示屏大小	165 毫米（6.5 英寸），對角線距離
顯示分辨率	VGA 彩色 TFT，640H x 480V 像素
	常規	相控陣
脈沖發生器	尖峰信號	雙很方波
脈沖重復頻率	15 至 2000 Hz	15 至 7680 Hz
脈沖發生器電壓	很大300伏	±25伏到±75伏(以1伏為間隔)
脈沖發生器能量	低或高（可選）
脈沖發生器上升時間	< 15 納秒	< 15 納秒
阻尼	50或1000歐姆（可選）
工作模式	單，雙	單
接收器輸入電容	< 50 pF
接收器輸入阻抗	在雙探頭模式中為 1000 歐姆	220 歐姆
很大輸入電壓	40 V 峰峰值	200 mV 峰峰值
帶寬/放大器帶通	0.3 至 15 MHz @ -3dB	0.6至6.5 MHz @ -3dB
頻率選擇	1.0, 2.0. 2.25, 4.0, 5.0, 10和13兆赫 + BB	2.0、3.0、4.0、5.0 MHz，低通4兆赫、高通5兆赫和寬帶（0.6到6.5兆赫）
矯正	正半波，負半波，全波和射頻	正 HW、負 HW、FW 和 RF
模擬增益	0 至 110 dB	0 至 40 dB
數字增益		5.8 到 39.9 dB (依據孔徑尺寸)
聚焦法則		用戶可選擇 - 很大 128
實物探頭		1到64
虛擬探頭		1到16
循環數		1到128
脈沖發生器寬度（1/2周期）		20 至 500 納秒
脈沖發生器延遲		0 至 10.24 μ-sec
接收器延遲		0 至 10.24 μ-sec
聲速	1000至 16000 m/s 0.0393 至 0.5905 in./μ-sec	1000 至 16000 m/s 0.0393 至 0.5905 in./μ-sec
很小量程 （豎波） （橫波）	0-14毫米（0.55英寸） 0-7.5毫米（0.3英寸）	0-7.6毫米（0.3英寸） 0-4.2毫米（0.17英寸）
很大量程 （豎波） （橫波）	0-14060毫米（553英寸） 0-7626毫米（300英寸）	0-1073毫米（42英寸） 0-1073毫米（42英寸）
顯示延遲	2.5米（98.5英寸）	1米（39.4英寸）
自動時基校準	有
*制	0 到 80%	0 到 80%
TCG	15 點 @ 6 dB/μ-sec	15 點 @ 6 dB/μ-sec
門限	A 和 B	A、B 和 IF
門閥值	5 到 95%	5 到 95%
門啟動	0毫米到滿量程	0毫米到滿量程
門寬度	1毫米到滿量程	1毫米到滿量程
門模式	關閉、正和負 (關閉、重合和反重合)	關閉、正和負 (關閉、重合和反重合)
TOF 模式	波側/波峰	脈沖波前/峰值
掃描類型		線性和扇形
可選顯示模式	A-掃描	A-掃描、B-掃描和扇形掃描
顯示的讀數	振幅、聲路和觸發	波速、振幅、聲路， 觸發顯示和觸發*有波速
測量分辨率	5納秒	5 納秒
顯示的計量單位	毫米或英寸（可選）	毫米或英寸（可選）
低溫保存	-20°C ， 72 小時, 502.4 程序I
低溫工作	0°C , 16小時，502.4 程序II
高溫保存	+70°C ，48小時, 501.4 程序I
高溫工作	+50°C，16小時, 501.4 程序II
潮濕高溫 / 濕度 (保存)	10 個循環 +65°C降到+30°C， 10小時， +30°C升到+65°C， 過渡在2小時內完成， 507.4程序
溫度震蕩	3個循環 -20°C 升到+70°C， 4小時， 在+70°C 保持4小時， 過渡在5分鐘內完成， 503.4程序II
振動	514.5-5 程序 I, 附件 C, 圖六通常曝光: 每個軸向一小時
沖擊	每軸1小時 半正弦，516.5 程序 I
裸包貨物	514.5 程序 II
抗墜落標準（運輸包裝）	516.5 程序 IV，下跌 26 點
防護	IP54 / IEC529 … 防塵 / 防滴水按照 IEC 529標準的 IP54 等級
