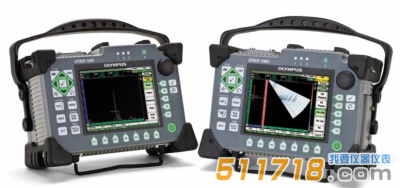

日本OLYMPUS EPOCH 1000IR數字式超聲探傷儀是常規便攜式探傷儀的厲害性能和相控陣成像能力結合在一起。

日本OLYMPUS EPOCH 1000IR數字式超聲探傷儀產品簡介：

?EPOCH 1000IR數字式超聲探傷儀是常規便攜式探傷儀的厲害性能和相控陣成像能力結合在一起

?EPOCH 1000 iR新型的橫寬豎窄機身結構，配有全色VGA顯示、飛梭和用于參數調節的導航箭頭，且EPOCH 1000IR數字式超聲探傷儀完全符合EN12668-1標準

日本OLYMPUS EPOCH 1000IR數字式超聲探傷儀產品特點：

?配有相控陣成像功能

?符合EN12668-1標準

?30多個數字接收器濾波器選擇

?6kHz脈沖重復頻率，用于高速掃查

?自動相控陣探頭識別

?直觀的楔塊延遲和靈敏度校準，用于*有聚焦法則

?可編程模擬/報警輸出

?符合針對惡劣環境的IP66環境評級

?橫寬豎窄的瀏覽板面設計；可進行參數調整的飛梭

?數字式高動態范圍接收器

?陽光下可讀的全色VGA顯示屏

?ClearWave? Visual Enhancement（視覺增強）軟件包，用于常規A掃描解讀

?參考和測量光標

?標準動態DAC/TVG

?標準機載DGS/AVG

?EPOCH 1000 iR具有與EPOCH 1000相同的超聲缺陷探測性能，并可以遠程激活的方式在現場被輕松升級為帶有相控陣功能的儀器

?EPOCH 1000系列：可被升級為帶有相控陣功能的厲害探傷儀

?Epoch 1000 iR具有厲害常規超聲探傷能力，普通檢測人員和厲害檢測人員都可使用

?還可與小型系統配套使用，進行高速掃查以及單一通道成像操作

?儀器的標準配置具有多種完善的功能，如：在精高速掃查應用中，單射測量所用的很大6kHz的脈沖重復頻率（PRF）；使用PerfectSquare?技術的可調方波脈沖發生器；以及用于獲得特殊信噪比澄清度的綜合數字濾波器

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

日本OLYMPUS EPOCH 1000IR數字式超聲探傷儀技術參數：

一般技術規格
外型尺寸	（寬 x 高 x 厚） 277mm x 150mm　x　51mm（儀器上部），71mm （顯示屏部分）
重量	3.67公斤，包括鋰離子電池
鍵區	英文、國際符號、日語、中文
語言	英語、西班牙語、法語、德語、日語、中文
探頭接口	BNC接口或者LEMO?1
數據存儲	機載多達10000個帶波形的ID編碼，標準2GB CompactFlash?閃存卡（可插拔）
電池類型	單個鋰離子電池，可充電，標準型
電池壽命	8小時（常規UT模式）；7小時（相控陣模式）
電源要求	AC主電源： 100VAC~120VAC、200VAC~240VAC，50Hz~60Hz
顯示器類型	全色VGA（640 x 480像素）透反彩色LCD，60Hz更新速率
顯示屏尺寸：（寬x高，對角線）	132.5mm x 99.4mm，165.1mm
擔保	１年有限擔保

輸入/輸出
USB接口	1個USB客戶端口，2個USB主機端口
RS-232	有
視頻輸出	VGA輸出標準
模擬輸出	4個模擬輸出，可選1V/10V全標度、很大4mA
報警輸出	6個報警輸出，5V TTL，10mA
觸發器I/O	觸發器輸入5V TTL；觸發器輸出，5 V TTL、10mA
編碼器輸出	雙軸編碼器線（正交），僅適用于常規UT

環境評級
IP評級	設計符合IP66要求
性氣氛	可在美J標準MIL-STD-810F程序1和美國咱家防火協會規范NFPA 70E，500節1級２分段D組規定的性氣氛中使用（待定）。
抗沖擊測試	IEC 60068-2-27，60g，6μs H.S.，多軸，共18軸（待定）
抗振動測試	通過了IEC 60068-2-6的正弦振動測試，50Hz~150Hz，0.03in. DA或者2g，20個掃查周期 （待定）
工作溫度	-10° C ~ 50° C
電池存儲溫度	0°C ~ 50° C

EPOCH 1000i相控陣技術規格
聚焦法則	60個
物理探頭	16個晶片
虛擬探頭	16個晶片
視頻濾波	關閉、低、高
顯示模式	A掃描、A掃描/S掃描、S掃描
圖像更新速率	60Hz更新速率，針對全部A掃描；20Hz更新速率，針對全部圖像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
脈沖發生器
脈沖發生器類型	可調方波
PRF	5Hz~6000Hz，增量為5Hz	自動很大1360Hz
能量設置	50V~475V，增量為25V	40V或80V
脈沖寬度	30ns~10ns（0.1MHz）可調，利用PerfectSquare?技術	40ns~1000ns可調，利用PerfectSquare?技術
阻尼	50、100、200、400?	不適用
脈沖發生器延遲	不適用	0 μs ~ 10 μs，2.5 ns分辨率

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
接收器
增益	0~110dB	0~80dB
很大輸入信號	20Vp-p	每個通道250mVp-p
接收器輸入阻抗	400? ± 5%	50? ± 10%
接收器帶寬	0.2MHz~26.5MHz，-3dB	0.5MHz~12.5MHz，-3dB
接收器延遲	不適用	0 ~ 10μs，2.5ns分辨率
數字濾波器設置	標準濾波器設置（EN12668-1 測試&服從）： 7個濾波器 厲害濾波器設置（未經EN12668-1測試）： 30個濾波器	自動，由探頭進行
檢波	全波、正半波、負半波、射頻
*制	0 ~ 80% FSH，帶有可視警告
波幅測量	0%~110%滿屏高，分辨率為0.25%

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
校準
自動校準	聲速，零度偏移 垂直聲束（頭家個底面回波或回波到回波） 角度聲束（聲程或者深度）	聲速、零度偏移、靈敏度 聲程或者深度
檢測模式	脈沖回波、雙晶或穿透	脈沖回波
單位	毫米、英寸、微秒
范圍	1.86mm~25400mm	高達762mm，30個法則
聲速	635m/s ~ 15240m/s
零度偏移	0μs ~ 750μs	不適用
顯示延遲	-59mm~25400mm	0~很大范圍
折射角度	0° ~ 85°，增量為0.1°	60個角度聚焦法則，增量為0.5°

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
閘門
測量閘門	2個完全獨立的閘門，用于波幅 和傳播時間測量
界面閘門	可選，帶有閘門1和閘門２跟蹤	不適用
閘門起點	在全部顯示范圍內可變
閘門寬度	在從閘門起點到終點的顯示范圍內可變
閘門高度	在2%~95%滿屏高范圍內可變
報警	正閾值和負閾值 很小深度 可選IF閘門上的信號缺失（LOS）	正閾值和負閾值（針對可選聚焦法則） 很小深度（針對可選聚焦法則）
參考光標	2個參考光標，用于Ａ掃描	2個參考光標，用于Ａ掃描；４個參考光標，用于圖像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常規UT模式）	EPOCH 1000i （PA模式）
測量
顯示測量	6個位置（手動或自動選擇）
閘門 1	厚度、聲程、投射、深度、波幅、傳播時間、很小/很大深度、很小/很大波幅
閘門 2	與閘門1相同
IF閘門（可選）	厚度
回波到回波	標準。 在閘門2-1、閘門2-IF、閘門1-IF之間選擇	不適用
其他測量	DGS/AVG的上沖值（dB）、DGS/AVG的FBH（相當于反射體大小）、AWS D1.1/D1.5評級（D）、*制值
DAC/TVG	標準
DAC點	多達50個點，110dB動態范圍	多達50個點，每個角度40dB動態范圍
特殊DAC模式	20%~80% DAC、自定義DAC（多達6條曲線）	不適用
TVG表	多達50個點，110dB動態范圍，在*有PRF設置下都與閘門IF兼容	多達50個點，每個角度40dB動態范圍
曲面校正	標準。 角度聲束測量的內徑或外徑校正
