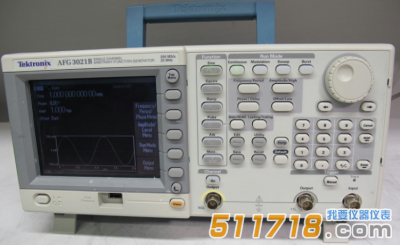

美國Tektronix(泰克) AFG3021B發生器是操作簡單、大屏幕顯示、性能卓的發生器，擁有無可比擬的性能、通用性、直觀的操作和經濟性。

美國Tektronix(泰克) AFG3021B發生器產品簡介：

?信號源旗艦產品：操作簡單、大屏幕顯示、性能卓

?無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000 系列函數、任意波形和脈沖發生器成為業內很實用的儀器

?杰出的性能和多功能性

?用戶可以選擇12種不同的標準波形。可以以高采樣率生成長度達128 K的任意波形。在脈沖波形上，可以獨立設置上升沿和下降沿時間。可以將外部信號連接并疊加到輸出信號上。雙通道型號可以生成兩個完全相同或截然不同的信號。*有儀器都帶有高度穩定的時基，每年漂移僅±1 ppm

?直觀的用戶界面，一目了然地顯示更多的信息

?大屏幕一目了然地顯示*有相關波形參數和波形圖。這為您信號設置提供了*面的信心，使您能夠把*點放在手邊的任務上。快捷鍵可以直接進入常用函數和參數。通 過結構清楚的菜單，可以方便地選擇其它函數和參數。這縮短了學習和重新學習怎樣使用儀器所需的時間。其感觀與貴行的TDS3000示波器完全相同

?隨機附帶的ArbExpress? 軟件，可以輕松生成波形

?通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形，或使用標準函數、公式編輯器和波形數學計算定義波形

美國Tektronix(泰克) AFG3021B發生器主要特點：

?10 MHz、25 MHz、100 MHz 或 240 MHz

?正弦波形14 位, 250 MS/s, 1 GS/s 或2 GS/s任意波形

?高達20 Vp-p 的幅度，50Ω 負荷5.6" 顯示屏，使您對設置和波形充滿信心

?多語言和直觀操作可節約設置時間

?脈沖波形邊沿時間可變

?AM, FM, PM, FSK, PWM,掃頻和突發

?雙通道型號，節約成本和工作臺空間

?前面板上的USB連接器，把波形存儲到存儲設備上

?USB、GPIB 和LAN

?LabVIEW 和LabWindows/IVI-C驅動程序

美國Tektronix(泰克) AFG3021B發生器產品應用：

?電子測試和設計

?傳感器仿真

?功能測試

?教育和培訓

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國Tektronix(泰克) AFG3021B發生器技術參數：

型號<	AFG3011<	AFG3021B/AFG3022B<	AFG3101/AFG3102<	AFG3251/AFG3252<
通道數量<	1<	1/2<	1/2<	1/2<
波形<	正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲<
正弦波<	1 μHz - 10 MHz<	1 μHz - 25 MHz<	1 μHz - 100 MHz<	1 μHz - 240 MHz<
突發模式下的正弦波<	1 μHz - 5 MHz<	1 μHz - 12.5 MHz<	1 μHz - 50 MHz<	1 μHz - 120 MHz<
有效很大頻率輸出<	10 MHz<	25 MHz<	100 MHz<	240 MHz<
幅度平坦度(1 Vp-p)<	<	<	<	<
<5 MHz<	± 0.15 dB<	± 0.15 dB<	± 0.15 dB<	± 0.15 dB<
5 MHz - 10 MHz<	± 0.3 dB<	-<	-<	-<
5 MHz - 20 MHz<	-<	± 0.3 dB<	± 0.3 dB<	± 0.3 dB<
20 MHz - 25 MHz<	-<	± 0.5 dB<	± 0.3 dB<	± 0.3 dB<
25 MHz - 100 MHz<	-<	-<	± 0.5 dB<	± 0.5 dB<
100 MHz - 200 MHz<	-<	-<	-<	± 1.0 dB<
200 MHz - 240 MHz<	-<	-<	-<	± 2.0 dB<
諧波失真(1 Vp-p)<	<	<	<	<
10 Hz - 20 kHz<	<-60 dBc<	<-70 dBc<	<-60 dBc<	<-60 dBc<
20 kHz - 1 MHz<	<-55 dBc<	<-60 dBc<	<-60 dBc<	<-60 dBc<
1 MHz - 5 MHz<	<-45 dBc<	<-50 dBc<	<-50 dBc<	<-50 dBc<
5 MHz - 10 MHz<	<-45 dBc<	<-50 dBc<	<-37 dBc<	<-37 dBc<
10 MHz - 25 MHz<	-<	<-40 dBc<	<-37 dBc<	<-37 dBc<
>25 MHz<	-<	-<	<-37 dBc<	<-30 dBc<
THD<	<0.2% (10 Hz - 20 kHz, 1 Vp-p)<
雜波 (1 Vp-p)<	<	<	<	<
10 Hz - 1 MHz<	<-60 dBc<	<-60 dBc<	<-60 dBc<	<-50 dBc<
1 MHz - 10 MHz<	<-50 dBc<	-<	-<	-<
1 MHz - 25 MHz<	<-50 dBc<	<-50 dBc<	<-50 dBc<	<-47 dBc<
>25 MHz<	-<	-<	<-50 dBc + 6 dBc/ 倍頻程<	<-47 dBc + 6 dBc/ 倍頻程<
相噪, 典型值<	10 MHz, 10 kHz 偏置,1 Vp-p 時<-110 dBc/Hz<	20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz<
殘余時鐘噪聲<	-63 dBm<	-63 dBm<	-57 dBm<	-57 dBm<
方波<	1 μHz - 5 MHz<	1 μHz - 12.5 MHz<	1 μHz - 50 MHz<	1 μHz - 120 MHz<
上升時間/ 下降時間<	≤ 50 ns<	≤ 18 ns<	≤ 5 ns<	≤ 2.5 ns<
抖動(RMS), 典型值<	500 ps<	500 ps<	200 ps<	100 ps<
鋸齒波<	1 μHz - 100 kHz<	1 μHz - 250 kHz<	1 μHz - 1 MHz<	1 μHz - 2.4 MHz<
線性度, 典型值<	≤ 0.2% 的峰值輸出<	≤ 0.1% 的峰值輸出<	≤ 0.15% 的峰值輸出<	≤ 0.2% 的峰值輸出<
對稱性<	0.0% - 100.0%.<	<	0.0% - 100.0%.<	<
脈沖波<	1 mHz - 5 MHz<	1 mHz - 12.5 MHz<	1 mHz - 50 MHz<	1 mHz - 120 MHz<
脈寬<	80.00 ns-999.99 s<	30.00 ns-999.99 s<	8.00 ns-999.99 s<	4.00 ns-999.99 s<
分辨率<	10 ps 或5 位<
脈沖周期<	0.001% - 99.999% (適用脈寬限制)<
邊沿跳變時間<	50 ns - 625 s<	18 ns - 625 s<	5 ns - 625 s<	2.5 ns - 625 s<
分辨率<	10 ps 或4 位<	<	10 ps 或4 位<	<
前沿延遲<	<	<	<	<
范圍<	(連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)]<
分辨率<	10 ps 或8 位<
過沖, 典型值<	<5%<
抖動(RMS, 典型值)<	500 ps<	500 ps<	200 ps<	100 ps<
其它波形<	1 μHz - 100 kHz<	1 μHz - 250 kHz<	1 μHz - 1 MHz<	1 μHz - 2.4 MHz<
噪聲帶寬 (-3 dB)<	10 MHz<	25 MHz<	100 MHz<	240 MHz<
噪聲類型<	白高斯<
DC (50 歐姆阻抗)<	-10 V 到+10 V<	-5 V 到+5 V<	-5 V 到+5 V<	-2.5 V 到+2.5 V<
任意波形<	1 mHz - 5 MHz<	1 mHz - 12.5 MHz<	1 mHz - 50 MHz<	1 mHz - 120 MHz<
突發模式下的任意波形<	1 mHz - 2.5 MHz<	1 mHz - 6.25 MHz<	1 mHz - 25 MHz<	1 mHz - 60 MHz<
有效模擬帶寬(-3 dB)<	8 MHz<	34 MHz<	100 MHz<	225 MHz<
非易失性存儲器<	4 個波形<	4 個波形<	4 個波形<	4 個波形<
存儲器: 采樣率<	2-128 K: 250 MS/s<	2-128 K: 250 MS/s<	>16 K-128 K: 250 MS/s,2-16 K: 1 GS/s<	>16 K-128 K: 250 MS/s,2-16 K: 2 GS/s<
垂直分辨率<	14 位<	14 位<	14 位<	14 位<
上升時間/ 下降時間<	≤ 80 ns<	≤ 20 ns<	≤ 8 ns<	≤ 3 ns<
抖動(rms)<	4 ns<	4 ns<	1 GS/s 時1 ns 250 MS/s 時4 ns<	2 GS/s 時500 ps 250 MS/s 時4 ns<
幅度, 50 歐姆負載<	20 mVp-p - 20 Vp-p<	10 mVp-p - 10 Vp-p<	20 mVp-p - 10 Vp-p<	≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p<
幅度, 開路<	40 mVp-p - 40 Vp-p<	20 mVp-p - 20 Vp-p<	40 mVp-p - 20 Vp-p<	≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p<
精度<	±(2%的設置+2mV), >20 mVp-p 幅度)<	±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度)<
分辨率<	0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位<
單位<	Vp-p, VRMS, dBm (僅正弦波)<
輸出阻抗<	50Ω<
負載阻抗設置<	可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度)<
隔離度<	很大42 Vpk 到接地<
短路保護<	與浮動接地相比，信號輸出可以有效防止很久短路<
外部電壓保護<	為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00<
