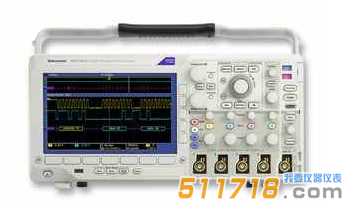

美國Tektronix(泰克) DPO3014數字熒光示波器Wave Inspector控制功能可以迅速瀏覽波形，自動進行串行總線和電源分析，提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。

美國Tektronix(泰克) DPO3014數字熒光示波器產品簡介：
·美國泰克tektronix DPO3014數字熒光示波器100MHz帶寬
·4條模擬通道型號
·*有通道上2.5GS/s 的采樣率
·泰克DPO3014數字示波器標配USB連接
·*有通道上的記錄長度均為5 兆點
·29 種自動測量
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·泰克DPO3014數字示波器Wave Inspector控制功能可以迅速瀏覽波形，自動進行串行總線和電源分析
·為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作
·DPO3000系列體積小巧，節約了平臺或桌面上寶貴的空間。
·*面廣泛的功能，加速調試的每一階段
·選配應用支持：電源分析、HDTV 和自定義視頻分析
·多功能混合信號設計調試工具
·您可以使用一臺儀器查看模 擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式 系統設計中的問題。
·由于高達500 MHz的帶寬及*有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求。
·*有通道上標配高達5 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。

美國Tektronix(泰克) DPO3014數字熒光示波器主要性能指標：
·100 MHz 帶寬型號
·4條模擬通道型號
·*有通道上2.5GS/s 的采樣率
·*有通道上5 M 點的記錄長度
·5,000 wfm/s 的很大波形捕獲速率
·成套厲害觸發
·選配串行觸發和分析功能：I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自動串行觸發、解碼和搜索選項
·混合信號設計和分析：并行自動觸發、解碼和搜索功能；多通道建立時間和保持時間觸發；MagniVuTM 高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率

簡便易用功能：
·Wave Inspector旋鈕，輕松瀏覽和自動搜索波形數據
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量和FFT 分析，簡化波形分析
·TekVPI 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
·9英寸(229 mm) WVGA寬屏彩色顯示器
·體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4.0公斤)
·三年保修

連接能力：
·前面板上提供了USB 2.0 主控端口，迅速簡便地存儲數據
·后面板上提供了USB 2.0 設備端口，簡便地連接PC 或直接打印到兼容PictBridge的打印機
·選配10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

美國Tektronix(泰克) DPO3014數字熒光示波器技術參數：
