美國Clarke-HESS Model 5002相序表驗證橋集包括無源器件中所使用的型號5500-2期標準輸出空指標，如一個真實有效值電壓表，示波器或波形分析儀來驗證結合頭家階段的標準繼續操作在其指定的相位精度的限制。

美國Clarke-HESS Model 5002相序表產品簡介：

?型號model5002相序表驗證橋集包括無源器件中所使用的型號5500-2期標準輸出空指標，如一個真實有效值電壓表，示波器或波形分析儀來驗證結合頭家階段的標準繼續操作在其指定的相位精度的限制。每個網橋具有兩個輸入端的兩個輸出端子的頭家階段標準空指示符的每個輸入端子和輸出端子之間連接的阻抗(電阻器或電容器)連接和一個輸出端，該組包括四橋：

(1)5002A。甲一到一個電阻電橋

?標稱50k的W裝載在其兩個輸入在平衡。可用從1Hz到50kHz。固有相位誤差小于1米1kHz和2M到50kHz

(2)5002B。甲一到一個電容電橋

?標稱加載900pF在其兩個輸入在平衡。可用于從千赫茲到200kHz。固有相位誤差不，從1kHz 2米至50kHz至200kHz的大于8m的。(可用于特殊的預防措施，下面千赫茲)

(3)5002C。有十一個電容橋

?額定負載為900pF和90pF在其兩個輸入平衡。可用于從千赫茲到200kHz。為5kHz和50kHz的標準C之間的橋梁固有的相位差小于2m，不大于8m至200kHz

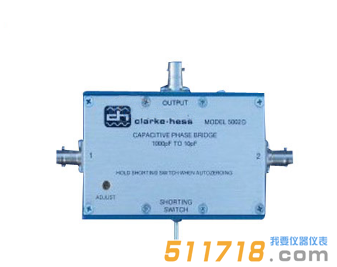

(4)5002D。一百到一個電容橋

?額定裝載1000pF與l0pF在其兩個輸入平衡。可用于從千赫茲到200kHz。為5kHz和50kHz的標準D之間的橋梁固有的相位差小于2m，不大于8m至200kHz

?在除了的橋梁，每個集合包含三個相互連接的同軸電纜的電纜，使用手冊和一組數據比較由Clarke-赫斯開發的標準網橋組設置為特定的橋

工作：

?四臂橋有一個單一的發生器，和調整，以產生至少兩個臂的很低輸出。隨著階段標準，存在兩個輸出與它們之間的一個可調節的相移。這意味著，兩手臂有足 夠的橋梁。橋可以被平衡通過調整兩個發電機和它們之間的相位角的相對幅度。 兩個電橋的輸入端之間的相位角時，如果具有相同的阻抗的兩個橋臂的相位角時，電橋?qū)⑵胶庹?80，和連接到其輸入端的阻抗的幅度除以每個輸入振幅具有相同的值。*有的網橋的設計和構造，從而使兩個阻抗在很寬的頻率范圍內具有相同的相位角

?由于在一般情況下，兩個調整是獨立的，振幅平衡可以進行，然后相位平衡度。在實踐中，振幅的灰度等級，可從頭家階段標準，即使它們往往是1mV的小， 是不夠的，以允許精的振幅平衡。為了解決這個問題，每個橋包括一個的AMPLITUDE游標允許調整階段標準之間的振幅的振幅設置。由于修剪器是相同的 阻抗類型作為橋的主臂，它不引起相移的情況下，進行振幅調整。在平衡和180標準的相的相位指示之間的差是于該標準加在橋梁的任何小的誤差的相位誤差。一 般為180的偏移量被輸入到頭家階段標準和在平衡的相位指示成為該相位誤差

?提高了測量分辨率

?當被用作一個空檢測器的rms電壓表，其內部的噪聲(有時在顯示之前被強制為零的很小振幅)防止的零位位置的準確測定。這個問題是可以克服的設置的偏 移量180 ，以及可能的平衡橋，進入一個大的負角度進入老二階段標準和記錄的rms輸出電壓，輸入相同幅度的角度，只有積很的，進入老二階段標準和記錄rms輸出電 壓，然后利用下面的公式

?相位誤差= [V 南德集團 - V POS ] / [V NEG + V POS ]

?其中的大小的大的角度(度) ， V 負是負的角度偏差和V 位置是由有效值輸出為正的角度偏差的均方根輸出。度的相位誤差是在和有一個毫度的一小部分的分辨率

校準：

?校準時的兩個武器的橋梁阻抗的大小是相等的，校準的橋梁是非常簡單的，可以在同一時間，在頭家階段的標準正在確定錯誤。這是通過首先確定如上所述， 然后，不調整任何東西，轉乘兩個輸入電纜連接到橋和老二次確定的相位誤差的相位誤差。如可以容易地示出， 除以2的兩個相位誤差的總和是在頭家階段標準的錯誤和除以2的兩個相位誤差的差異是在橋中的錯誤， 如果有沒有橋錯誤，兩個相錯誤是相同的和相等的相位的標準誤差。如果沒有頭家階段的標準誤差，相位誤差相等，方向相反符號和跟蹤的橋梁，它的位置是相反的

?當橋的兩個臂的阻抗的幅度是不相等的，則橋接為通過比較法進行校準。在這種情況下，橋以進行校準，并具有相同的比的阻抗幅值作為被測橋的兩個臂，一個 標準橋并聯連接在相同的階段標準。即，“T形”被放置在每個輸出端的頭家階段標準的兩個相等長度的電纜連接到每個“三通”的各橋連接到相應的輸入端。每個 網橋都有其自己的rms電壓表連接到其輸出端的調零和頭家階段標準偏離同時獲得兩種橋接器的相位誤差，兩個橋。由于這兩個誤差的三相標準成分是相同的，兩 個錯誤的差是相對標準橋橋被測誤差

標準橋：

?標準的橋接是一座橋梁，是已知的具有相同的相位角在其武器的阻抗。當這樣的橋的整個相位誤差距離180 是用于與頭家階段標準，由于頭家階段標準。當這樣的橋構造，它可以用來作為一個標準的校準其他網橋，如前一節中討論

?獲得兩個阻抗在大量的頻率具有相同的相位角的兩種方式，是與它們匹配，或與已知的屬性來選擇阻抗。克拉克 - 赫斯采用前一種方法，而美國空J(rèn)使用了后者

?空J(rèn)的方法是使用可變空氣介質電容器的損耗因子小于0.00001雙臂的橋梁。(損耗角正切0.00001 0.00057的角度對應。)這樣的電容器提供通用無線電公司的型號722D是一個低損耗空氣介電電容變量從110pF到1100pF。與一個這些電容器 的每個橋臂中，可以設置任何所期望的比例的阻抗。空J(rèn)已校準超過200克拉的的赫斯階段標準，他們已經購買了超過16年的期間內，這座橋

?克拉克 - 赫斯的做法是獲得了大量低功耗，高品質多層陶瓷電容器和他們?cè)谝恍╊l率在100Hz和200kHz的相位角相匹配。兩個900pF的電容匹配以這樣的方式 所使用在的型號5002B橋的武器。十的900pF相角匹配電容器AR E的型號5002C橋的武器。十大串聯放置，以形成90pF的臂，而一個單一的一個是用來為900pF臂。二十100pF的相位角匹配電容所使用在的型號 5002D橋的武器。十大放置在一系列以形成10pF的臂，而10頃放置在平行地形成的1000pF的臂

?該電容器的匹配在一個測試夾具，它類似于一個1:1的電容電橋。被放置在一個臂的參考電容被放置在另一側的臂部和被測的電容器。被記錄在*有感興趣的 頻率的相位誤差。保持相同的基準電容器，該過程重復進行的老二電容器，依此類推。電容器相同的一組為不同頻率的相位誤差進行匹配。這些電容器的損耗和介質 損耗因數是低的事實，即，保持的相位誤差條款低，從而使匹配合理直線前進

?在此過程中的信心，經過多年的成長，生產的橋梁，使用來自不同廠商的電容，導致橋基本上是相同的內部參考橋組，S / N 71。特別是，典型的協議是在1m之內，從100Hz到50kHz和的4米至200kHz的范圍內。橋梁以這種方式確實提供了一個內在的相角測量誤差的標準

電阻橋：

?電容的橋梁成為非常高的阻抗在低頻(100Hz以下)和階段的錯誤，因?yàn)椴⒙?lián)電阻損耗。因此，對于低頻率相位測量，橋梁與電阻武器的優越。由于橫跨兩個電阻不平等的雜散電容，這樣的橋中的相位誤差隨著頻率的增加而增加。(低損耗雜散電容沒有影響電容器的橋梁上的角度)。為了使這樣的橋基本上美的，在 1:1的情況下，可變電容器，在與較少量的雜散電容，電阻器兩端的導線彎曲的形式，進行調整，直到橋50kHz時所確定的，有沒有錯誤橋反轉法。類似橋梁的逆轉這一調整，在其他頻率的測量表明，橋產生非常小的相位誤差。1:1的電阻橋時也表示非常的小錯誤，型號5002A相比，型號5002B電容橋

NO標準相角：

?與標準的儀表和標準電壓，在任何咱家實驗室是沒有標準的相位角。正因?yàn)槿绱耍揽空_的橋組，作為一個內在的標準來驗證正確的性能相在180度的位置。由于克拉克-赫斯生產數百個階段標準和相橋，比較每一個他們以前制造的頭家階段標準和相橋，結果發現一個非常緊迫的統計誤差界在漫長的歷史長河中，克拉克·赫斯信心，他們所生產的任何一塊相設備任何公布的公差范圍內
