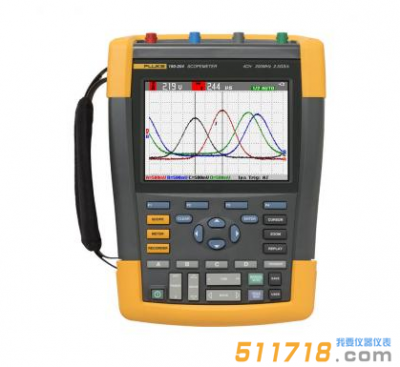

美國Fluke 190-504/S ScopeMeter?彩色數字示波器是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。

美國Fluke 190-504/S ScopeMeter?彩色數字示波器產品簡介：

Fluke 190 II系列 ScopeMeter? 手持式示波器 -- ScopeMeter? 測試工具 20多 年的創新成果。

作為*全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波器，F(xiàn)luke 190 II 系列ScopeMeter?示波器將性能水平、耐用性和便攜性集于一身。您可以選擇 60 MHz、100 MHz、200 MHz 或 500 MHz 帶寬型號，實時采樣率高達 5 GS/s，分辨率為 200 ps，每個通道的深存儲器可存儲10000 個樣本，從而可以實現高精度捕獲和顯示波形細節、噪音和其它干擾。

*有型號均達到 IP-51 等級，可以防塵、防水、防潮和抵抗大范圍的溫度變化。

可在三相或多回路工業系統上進行有關時序或幅值的測量，或在受測電路上比較和對比多個測試點。 諸如 TrendPlot?、ScopeRecord?和 Connect-and-View? 之類的功能有助于您快速診斷工業機械、自動化和流程控制裝置以及電力電子設備，從而很大程度地減少維修成本和停機時間。 這些功能使示波器尤其在診斷很棘手問題時易于使用，如復雜波形、感應噪音、間歇事件和信號波動或漂移問題。

新型鋰電池技術可確保您的示波器全天可用。

可在 mV 至 kV 的范圍內*全測量

獨立的絕緣輸入使您可以對具有不同接地參照的混合電路進行測量，從而降低了發生意外短路的風險。傳統的臺式示波器沒有配備差分探頭和絕緣變壓器，只能參照線路功率接地的測量結果。借助于應用范圍廣泛(從 mV 至 kV)的標準探頭,您可以應對從微電子領域到重型高壓電氣應用的任何問題。

可用于嚴苛環境的 IP-51 防護等級

ScopeMeter? 手持式示波器堅固耐用且防振，適合在臟亂、危險的環境中使用。 配有密封的外殼，可防塵、防水、防潮，并抵御空氣污染。 每次使用ScopeMeter? 手持示波器時，您均可放心使用，它會可靠地為您解決任何問題。

內置數字萬用表

使用內置的 5000 計數數字萬用表可使您方便地從波形分析轉換為精的萬用表測量。 測量功能包括Vdc、Vac、Vac+dc、電阻、連通性和二很管測試。 使具備廣泛換算系數的合適的分流器、探頭或適配器來測量電流和溫度。

便攜性良好

新型高性能電池采用先進的鋰電池技術，可連續工作七小時。 易于開啟的電池蓋使您可以快速更換電池。

USB 連接便于捕獲和共享波形。

新型 Fluke 190 II 系列提供兩個 USB 端口，并與測量輸入電路絕緣。 它便于將數據傳輸至 PC。 可記錄波形，并與原始設備制造商、同事和支持人員共享波形。 可將波形、屏幕捕獲內容和儀器設置保存至 USB 存儲設備。 ScopeMeter? 測試工具可將文件存儲為 CSV 格式，這種格式的文件可傳輸至 U 盤。 這種文件格式可以在 Excel? 中用于進一步處理數據，也可以在 FlukeView? 中用于更詳細地分析波形。

Connect-and-View? 觸發可實現瞬時、穩定的顯示

如果您曾使用過其它示波器，您就會明白觸發有多么棘手。 如果設置不正確，結果可能不穩定或不正確。

Connect-and-View?通過識別信號類型來自動設置正確的觸發。 無需觸壓按鈕，您便可獲得穩定、可靠、重復顯示的*有信號，包括電機驅動和控制信號。當您快速、連續地測量一系列測試點時，該功能尤為迅捷和方便。

ScopeRecord? 模式可實現長達 48 小時的高分辨率波形記錄

ScopeRecord? 存儲器可在每個通道上存儲高達 30000 個或更多數據點，并以 8 ns 的速度捕獲快速間歇性事件和故障。 (可存儲兩組多通道記錄，供日后分析之用。)

記錄事件，如動態文件和 UPS、電源或電機啟動周期。

借助于保持觸發模式，ScopeMeter? 測試工具可自動識別電源故障并存儲其之前的波形數據。

TrendPlot? 無紙化記錄儀 - 記錄時長達 22 天，可幫助您查找間歇性故障。

很難查找的故障是那些偶爾發生的故障。 這些間歇性故障可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起。 線路中斷、凹陷或電機啟動和停止也可能導致停機。 當發生這些情況時，您可能不在附近，但 FlukeScopeMeter? 測試工具會幫您隨時監控。

顯示長達 22 天內的很小峰值和很大峰值以及平均值

顯示*有輸入的電壓、電流、溫度、頻率和相位，*有這些項目均標有時間和日期，以便查明故障

美國Fluke 190-504/S ScopeMeter?彩色數字示波器產品特點：

使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息，解決更多問題。

Fluke ScopeMeter 190 II系列 將*全等級和強大的便攜性與臺式示波器的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計，能夠在艱苦、骯臟、危險的工業條件下工作，測試從微電子到電力電子應用領域的*有設備。

190 II 系列 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。其包括萬用表，TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 Connect-and-View? 觸發的免提操作，還有更多功能：

兩個或四個電氣隔離輸入

*全等級為 CAT III 1000V/CAT IV 600V

60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇

采樣率高，高達 5 GS/s，分辨率高達 200 ps(具體取決于使用的型號和信道)

深度存儲：每個通道波形捕獲 10,000 次， 因此您可以放大查看細節

雙通道型號專用的 5000 計數數字萬用表

通過四通道型號中的示波器 BNC 輸入端進行四個儀表測量

Connect-and-View? 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發

ScopeRecord 滾動模式，捕獲波形取樣數據很長達到 48 小時

TrendPlot，趨勢測量讀數長達 22 天

先進的自動測量，功率(Vpwm、VA、W、PF)和時間(mAs、V/s、w/s)

防塵和防水等級為 IP 51，可用于嚴苛環境

隔離的 USB 端口可連接存儲設備和 PC

鋰離子電池支持更長的運行時間間隔：

190-X04，四通道型號長達 7 小時(標配 BP291)

190-X02，雙通道型號長達 4 小時(標配 BP290)或者長達 8 小時(使用選件 BP291)

使用可選的外置電池充電器 EBC290 為備用電池充電

易于開啟的電池蓋使您可以輕松更換電池

當無人看管時，可用標準 Kensington? 鎖作為固定和鎖定示波器的方便插槽

診斷能力和 CAT IV *全等級提升四倍

Fluke ScopeMeter 190 II 系列 手持式示波器采用雙重絕緣的雙通道和四通道浮動示波器，*全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量。

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國Fluke 190-504/S ScopeMeter?彩色數字示波器技術參數：

技術指標
帶寬	Fluke 190-504： 500 MHz Fluke 190-502： 500 MHz Fluke 190-204： 200 MHz Fluke 190-202： 200 MHz Fluke 190-104： 100 MHz Fluke 190-102： 100 MHz Fluke 190-062： 60 MHz
通道數量	Fluke 190-504： 500 MHz：4 通道 Fluke 190-502： 500 MHz：2 通道 Fluke 190-204： 200 MHz：4 通道 Fluke 190-202： 200 MHz：2 通道 Fluke 190-104： 100 MHz：4 通道 Fluke 190-102： 100 MHz：2 通道 Fluke 190-062： 60 MHz：2 通道
實時采樣率	Fluke 190-504： 5 GS/s Fluke 190-502： 5GS/s Fluke 190-204： 2.5 GS/s Fluke 190-202： 2.5 GS/s Fluke 190-104： 1.25 GS/s Fluke 190-102： 1.25 GS/s Fluke 190-062： 625 MS/s
輸入	Fluke 190-X04： 4x BNC 輸入用于示波器和萬用表測量 Fluke 190-X02：2 個 BNC 輸入和 1 個 DMM 輸入
獨立浮動隔離輸入	輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV
時基范圍	1 ns/div 至 4s/div（190-504，500 MHz 型號） 2 ns/div 至 4s/div（190-20X，200 MHz 型號） 5 ns/div 至 4s/div（190-10X，100 MHz 型號） 10 ns/div 至 4s/div（190-062，60 MHz 型號）
輸入靈敏度	2 mV-100 V/div 加上各種衰減
觸發類型	Connect-and-View?，自由運行，單次拍照，邊緣，延時，雙斜率，?視頻，視頻線路，可選脈沖寬度，N 循環
觸發源	Fluke 190-X02： 2 個 BNC 輸入或通過 DMM 輸入連接外部 Fluke 190-X04：4 個 BNC 輸入
電子脈沖捕獲	8 ns
示波器測量	光標: 7 自動： 30
很大記錄長度	ScopeRecord 模式: 每次輸入 30,000 pt 示波器模式: 每次輸入 10,000 pt
存留	數字余輝提供了類似于模擬示波器的波形衰減
波形比較	帶有自動通過/失敗測試的波形參考



DMM 規格（雙通道型號）
儀表輸入 （也用作示波器模式的外部觸發輸入）	4 mm 香蕉插頭輸入與示波器輸入和接地完全隔離
很大分辨率	5000 計數
測量	Vdc，Vac rms，Vac+dc rms，電阻，持續性，二很管測試，電流（通過電流鉗或分流器），溫度 oC 或 oF（使用可選轉換器）
存儲位置	屏幕 + 設置：30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。
顯示屏	153 mm 快速更新的全彩色 LCD



環境指標
工作溫度	0oC 至 40oC（含電池） 0oC 至 50oC（不含電池）
存放溫度	-20°C 至 +60°C
工作海拔	CAT IV 600 V/ CAT III 1,000 V 很高為 2,000 m (6666 ft) CAT III 600 V/ CAT II 1,000 V 很高為 3,000 m (10,000 ft)



*全規格
電氣*全性	1,000V CAT III/600V CAT IV (EN61010-1)



機械和通用規格
尺寸	270 x 190 x 70 mm
重量	2.2 kg
保修期	主機三年保修
鋰離子電池	Fluke 190-XX2： BP290 (2400mAh) Fluke 190-XX4： BP291 (4800mAh)
