德國Pyro Science FireSting O2光纖式氧氣測量儀是氧氣測量的革命性技術，特別適合光合放氧、土壤微生態研究的測量。

德國Pyro Science FireSting O2光纖式氧氣測量儀產品簡介：

由德國Pyro Science公司研發的緊湊型光纖式氧氣測量儀FireSting O2具備*高的測量精度，并通過USB連接PC控制軟件進行操作

它具備單通道、雙通道及四通道3種光纖式氧氣測量儀可選

Pyro Science擁有多項獨特的技術，使FireSting O2成為高精度氧氣測量領域的新標桿

FireSting O2既可以連接小型傳感器(MInisensors)、連接微型傳感器(Microsensors)、堅固型探針(robust probes)，也可連接非接觸式點狀傳感器;傳感器末端尺寸可以從30 mm到3 mm

此外，一臺FireSting O2還可以同時連接幾個不同測量范圍(大范圍和痕量范圍)的傳感器一起使用

優化設計的生產流程使得FireSting O2在保持產品高性能的同時維持具有競爭力的價格

德國Pyro Science FireSting O2光纖式氧氣測量儀產品應用：

不同領域的多個樣品中氧氣的同時測量，或者氧氣的長期連續監測，適用于在氣體、液體、固體(如土壤)和半固體(如biofilm)等各種不同的介質中測量

適用于科研領域、環境監測領域、氣象領域，以及化工、制藥、食品、鋼鐵等工業領域

光合作用與呼吸作用的測量

生物反應器監測

發酵過程監測

酶動力學分析

細胞生物學研究

水質監測

土壤、底泥、biofilm中的氧氣測量

廢水處理過程監測

堆肥(處理)

氣體發生

殘氧測量

自動惰封系統

沼氣/填埋氣體氧氣監測

氧化過程監控

其它需要測量氧氣濃度的領域

德國Pyro Science FireSting O2光纖式氧氣測量儀產品特點：

緊湊型多用途光纖式氧氣測量儀，通過USB連接控制

采用REDFLASH技術準確、靈敏的檢測氧氣

可結合濕度和大氣壓傳感器進行快速準確的數據校準

在氣相、液相、固相、半固相等各種環境中測量氧含量，特別適合光合放氧測量

提供1，2或4通道版本

既可連接微型傳感器、小型傳感器、堅固型探針，也可連接非接觸式點狀傳感器

傳感器末端直徑從30 ?m至3 mm

可選全范圍(1-100% O2)與痕量范圍(1-21% O2)兩種量程

一臺FireSting O2可以同時連接幾個不同測量范圍(全范圍和痕量范圍)的傳感器一起使用

通過USB供電，無需單獨供電

可提供OEM定制

革命性的REDFLASH技術：

由Pyro Science發明的REDFLASH技術是基于只對氧氣敏感的REDFLASH染料發光技術。REDFLASH染料受紅光(λ=620 nm)激發后，會根據氧氣含量的多少發出不同強度的近紅外光(NIR)。通過NIR強度的測量可以反映氧氣含量。REDFLASH技術擁有高精度、高穩定性、低功耗、受干擾程度低、響應快速等特點。紅色激發光可有效的減小自發熒光的干擾并降低對生物體的脅迫。

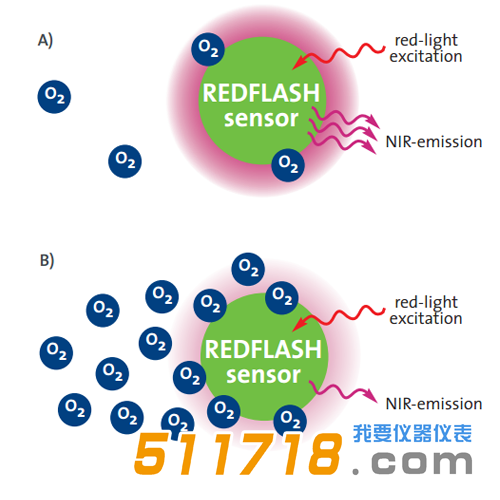

REDFLASH染料被紅光激發后會發出NIR，隨氧氣濃度上升發出的NIR逐漸降低(淬滅效應)。A)低氧濃度下高NIR發射;B)高氧濃度下低NIR發射

德國Pyro Science FireSting O2光纖式氧氣測量儀系統組成：

FireSting O2是一款高精度、緊湊型、基于PC的光纖式氧氣測量儀，可提供單通道、雙通道及四通道版本?？蓮V泛用于實驗室和野外短期調查或長期監測使用，以及工業領域的氧氣監測。主機通過USB接口連接電腦，并且無需外接電池。每種型號的主機均包含一個溫度傳感器接口，用以連接TDIP15溫度傳感器。

1.FireSting O2主機

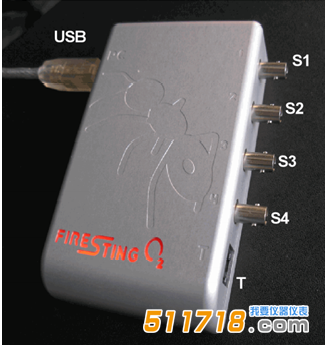

圖中為四通道FireSting O2主機，其中S1-S4為4個傳感器接口，通過光纖與傳感器連接;T為TDIP15溫度傳感器接口，USB連接電腦。

2.不同類型的傳感器

一共具有三種類型的傳感器：針狀傳感器和堅固型探針、點狀傳感器及包含一個點狀傳感器的測量杯。

每種傳感器均分為全量程型及痕量氣體型，全量程對應測量范圍為0-100% O2，痕量氣體型為0-21% O2。

其中，針狀傳感器按末端固定方式可分為固定式和可回縮型，可回縮型針狀傳感器可以提供微型和小型兩種尺寸。

2.1 針狀傳感器和堅固型探針

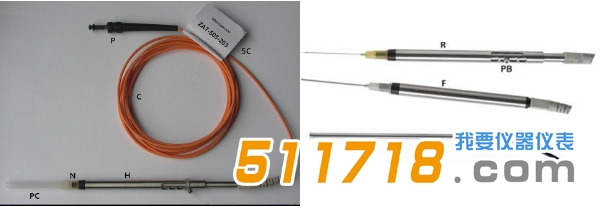

左圖中針狀傳感器由光纖(C)、插頭(P)、為傳感器保護帽(PC)、傳感器手柄(H)、傳感器針頭(N)等組成。

右圖中R為可回縮型針狀傳感器，F為固定式針狀傳感器，另一為堅固型探針。

傳感器末端直徑： 50 mm-3mm (A: 可回縮型針狀傳感器;B: 含保護帽的針狀傳感器;C: 固定式針狀傳感器;C: 堅固型探針)。

測量范圍：標準傳感器0-100% O2(0-40mg/L 溶解氧)，痕量傳感器0-21% O2(0-8mg/L溶解氧)

可選傳感器末端(T)：可伸縮(H)或固定式

校準：單點校準、兩點校準

測量方法：使用固化在傳感器末端、基于REDFLASH氧氣敏感涂層的染料技術。

應用：標準傳感器用于空氣或液體中的長期氧氣含量測量。可伸縮式傳感器允許插入組織、包裝材料等中測量內部氧含量。微型傳感器用于高分辨率實驗，例如半固態樣品，沉積物，生物膜或組織等，可以被安裝在Pyro Science制造的自動機械化操縱器上進行準確的剖面測量。

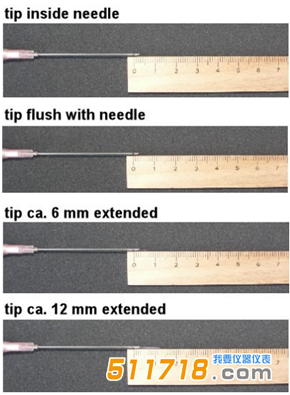

2.1.1 可回縮式針狀傳感器

可回縮型針狀傳感器有四個可移動的位置，用于將傳感器探針從針管中移出和縮回。主要作用是在需要測量內部氧含量時，當被測物的外殼或皮較硬時，可以將探針縮回針管中，當針管刺入待測物后再伸出探針進行測量。

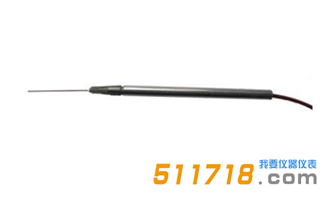

2.1.2 固定式針狀傳感器

固定式針狀傳感器擁有非常高的測量精度，通過自帶的光纖連接FireSting O2主機。在測量過程中，不會消耗氧氣及產生不必要的擾動。并且在比傳統的電*傳感器更便宜的同時，還擁有大于3年的使用壽命?？捎脕頊y量氣體或液體，響應時間小于1秒。

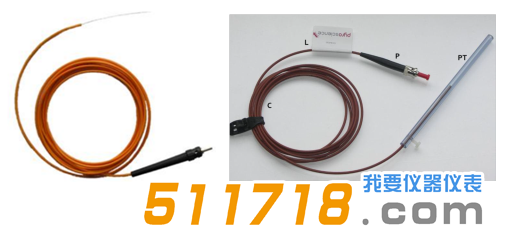

2.1.3 裸露式光纖傳感器

與其他FireSting O2傳感器相同，這種傳感器在末端同樣有REDFLASH涂層，用以測量氧氣濃度。然而，這種傳感器不帶有任何外殼，因為光纖可以被彎曲，這使它可以很容易的伸入一些復雜物體的內部進行測量。并擁有和其他傳感器相同的精度及穩定性?？商峁┪⑿蛡鞲衅?末端直徑40-60 ?m)和小型傳感器(230 ?m，430 ?m)。

2.2 點狀傳感器

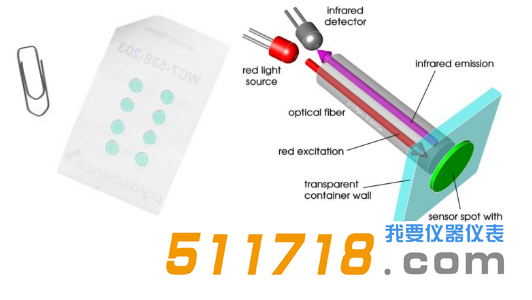

點狀傳感器表面涂有REDFLASH染料涂層，將傳感器安裝在透明容器(如比色皿、三角瓶、光生物反應器、透明管路等等)內側，并將帶有光纖的適配器裝在外側即可非接觸的測量氧氣含量。點狀傳感器提供5mm、8mm兩種直徑可供選擇。

傳感器直徑：直徑5 mm、8 mm

測量范圍：標準傳感器0-100% O2(0-40mg/L 溶解氧)，痕量傳感器0-21% O2(0-8mg/L溶解氧)

安裝位置：透明充滿待測液體或氣體的容器內壁上

測量：從外部使用1 mm光纖對準測量點測量

氣體流通管：管內部集成了一個點狀傳感器，允許待測氣體以中等流量通過該管，并準確測量流過該管中的氧氣含量。

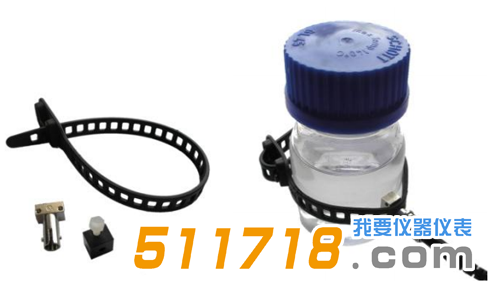

點狀傳感器用光纖和點狀傳感器適配器：這根光纖用來連接FireSting O2主機與點狀傳感器、測量杯或流通管。標準線纜長度為2 m。左圖中顯示的是光纖連接點狀傳感器(右圖)適配器，對瓶中溶液進行測量的情況。

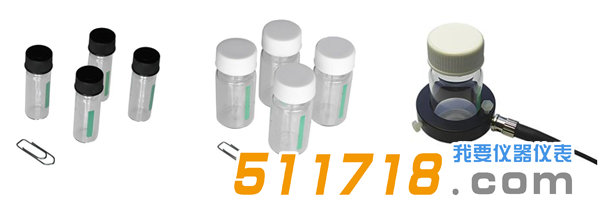

2.3呼吸瓶

呼吸瓶包含一個條狀傳感器，通過適配器將光纖連接到主機上，可以用來測量小體積液體中的氧氣含量，光纖隨適配器環，延條狀傳感器上下移動可測不同位點氧含量;4ml和20ml兩種可選。

2.4 溫度傳感器(TDIP15)

高精度溫度傳感器(TDIP15)可以直接連接FireSting O2主機。這個傳感器用來連續自動監測被測物體的溫度，當被測物體溫度改變時，它的讀數用來修正氧氣的測量結果。同時，它也可以用在不依賴溫度的實驗中，因為它的測量精度遠遠高于其他標準溫度傳感器。

2.5 微操縱臺(Micromanipulator)

當需要準確測量固體(如土壤等)和半固體(如底泥、biofilm等)中的氧氣濃度，特別是需要準確的分層測量時，可以用光纖型傳感器結合微操縱器進行。

Pyro Science提供三種微操縱器用于連接針狀傳感器：

手動型MM33

單軸自動型MU1

雙軸自動型MUX2

自動型微操縱器通過電腦控制，可以以低至0.1 m的精度進行移動。

當固定上針狀探針以后，通過電腦控制，自動型微操縱器將探針準確的移動到樣品內部的指定部位，并且能盡可能小的減小移動誤差，取得準確的測量結果。

德國Pyro Science FireSting O2光纖式氧氣測量儀技術參數：
