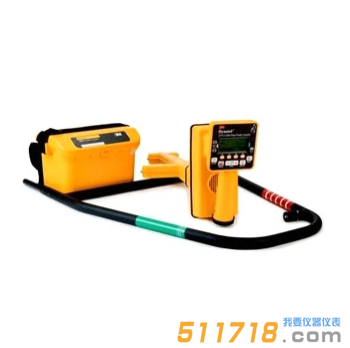

美國3M DYNATEL 2273M地下管線定位儀可用于探測地下電(光)纜和管道的走向和深度，迅速確定電(光)纜外皮絕緣故障點。

美國3M DYNATEL 2273M地下管線定位儀產品簡介：

用于探測地下電(光)纜和管道的走向和深度，迅速確定電(光)纜外皮絕緣故障點

發射器可分別或同時發射四種不同頻率的信號，以適于不同探測距離，電纜/光纜和土質等的要求

接收器提供三種定位模式，能測量電(光)纜的埋深以及其中的相對信號電流強度，并能檢測50或60Hz的電力信號

能夠發射一個單獨的信號音用于線對和電纜/光纜的識別

戶外長時間操作設計，防水防震，配備點煙器電源接口

先進的地下設備定位技術

定位電纜和管道路徑

點擊按鈕即可測量電纜或探測器的深度

數種獨特的操作模式可用于任何位置的準確定位

簡便易用的系統

8節AA堿性電池可運行30多個小時

液晶顯示器(LCD)和軟鍵操作功能使其易于理解和使用

美國3M DYNATEL 2273M地下管線定位儀產品特點：

四種可供選擇頻率，適用各種不同情況

同步信號便于接收機可電纜進行定位

電纜故障定位信號準確定位電纜破皮故障點

同時發出路由跟蹤信號和故障定位信號 防止操作人員偏離被測路線

帶電壓檢測功能的歐姆表 可探測遠端接地情況和纜線外皮是否完好

自動輸出匹配，提供*大輸出信號

正常和高功率電平輸出，對長距離電纜提供高電平輸出

危險電壓顯示，警告操作者有危險情況，保證人員*全

三種跟蹤模式供選擇，以確定電纜位置

方向峰值：定位快速、直觀，用于一般的路由定位和深度探測

方向空值：具有方向羅盤指示功能，非常直觀地指向管線位置，主要用于長距離管線的快速跟蹤

特殊峰值：定位精度和靈敏度*高，抗干擾能力強，用于深埋管線探測，支持2dB測深法

測量電纜中信號電流，用于目標管線的識別，是管線密集區域區分目標管線很有效的方法

電纜/管道深度測量，提供連續測量、單次測量?jī)煞N模式和2dB法深度驗證，方便用戶根據實際需要選擇測量模式

四個用戶自定義的輔助頻率，用戶可自行設定探測頻率

數值顯示故障大小，操作者可區別故障輕重

信號“擴展”功能，提高探測靈敏度和準確度

防水、防撞設計 適合各種惡劣環境下使用

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國3M DYNATEL 2273M地下管線定位儀技術參數：

接收機	頻率	路由及信號音模式		577Hz, 8kHz, 33kHz, 133kHz
		電力		50L, 50H, 100, 60L, 60H, 120
		其他		CATV 31.5kHz
	深度	0 to 4.5 m
	電源	6 x 5#(AA)堿性電池
	典型電池時間	50小時
發射機	輸出頻率	路由模式	577Hz, 8kHz, 33kHz, 133kHz
		外皮故障模式	10/20 Hz故障探測；577Hz和33kHz路由
		信號音模式	577Hz和133kHz發送 8Hz 脈沖
		感應模式	33kHz, 133kHz
	輸出電壓	外皮故障模式	70 Vrms
		路由模式	70 Vrms
		信號音模式	正常10 Vrms，高功率 60 Vrms
	輸出功率	正常低于0.5W，高功率低于 3W, 或5W 擴展輸出 （用外接12V直流電源）
	輸出保護	240Vrms
	電源	6 x 2#(C)堿性電池或外部直流9-18V DC (1A)
	典型電池時間	正常50 小時高功率10小時
操作溫度	-20° C to 50° C
存儲溫度	-40° C to 70° C
尺寸	發射器：17.2×28.6×19.7				接收器：26.7×26.1×76.2
重量	發射器：2.4公斤				接收器：273M——1.9公斤

美國3M DYNATEL 2273M地下管線定位儀附件：

型號	2250M	2250M-iD	2273M	2273M-iD
接收機
地下管線路由及深度探測	√	√	√	√
方向峰值、方向反峰值、特殊峰值定位模式	√	√	√	√
信號電流測量	√	√	√	√
擴展探測模式	√	√	√	√
預置輔助頻率	√	√	√	√
用戶自定義頻率	√	√	√	√
深度測量	√	√	√	√
管道有源探頭(ADP)測量	√	√	√	√
電纜/線對辨識	√	√	√	√
預置輔助頻率	√	√	√	√
用戶自定義頻率	√	√	√	√
信號音探測	√	√	√	√
外皮破損/屏蔽接地故障定位			√	√
數字故障強度指示器			√	√
電子標識器定位
探測*有頻率的電子標識器		√		√
電子標識器信息管理軟件		√		√
電子標識器讀寫功能		√		√
雙電子標識器頻率同時搜索		√		√
電子標識器深度測量		√		√
管線路由探測時的電子標識器感應功能		√		√
發射機
同時發送*有頻率信號	√	√	√	√
內置數字歐姆表	√	√	√	√
危險電壓指示及告警	√	√	√	√
三種信號接入方式（直連、耦合、感應）	√	√	√	√
自動輸出匹配	√	√	√	√
高/正常輸出水平	√	√	√	√
電纜外皮故障信號			√	√
